K1C-02c Входной механизм (жесткая блокировка)
Компактная структура
Отличная работа и материал
Гибкая работа
Постоянно прогрессируйте
Надежная блокировка
Описание
маркер
Введение продукта
Изделия серии K1-02 представляют собой новое поколение механизмов жесткой блокировки, разработанных для удовлетворения пяти требований, предъявляемых к оборудованию для работы с электроприводом. Механизм открывания и закрывания нижней дверцы шкафа отличается от обычного механизма с помощью кабельной блокировки и других мягких конструкций. Для принудительной блокировки нижней дверцы шкафа в данном изделии используется механическая модель жесткого соединения с тремя запорными стержнями. Центральный запорный стержень нижней дверцы напрямую соединен с вращающимся валом управления заземлением. Нижний рычаг блокировки двери напрямую соединен с накладкой дверного замка. Для одновременного извлечения трех запорных стержней необходимо открыть навесной замок и поднять накладку замка, при этом основная цепь надежно заземлена. Нижнюю дверь можно открыть только тогда, когда боковой и центральный запорные стержни будут извлечены из замочной скважины. Безопасность и надежность нижней двери непосредственно повышаются на уровень выше.
Приводной механизм линейного ввода серии KC-02 предназначен для переключения и размыкания нагрузки в заполненном высоковольтном сетевом шкафу кольцевой сети. В механизмах этой серии используется плоская спиральная пружина для накопления энергии для управления замыканием и размыканием выключателя нагрузки. Для управления замыканием и разъединением заземляющего выключателя в нем используется расположенный по центру накопитель энергии с пружиной сжатия. Рабочее положение имеет три режима работы: замыкание, размыкание и заземление. Изделия этой серии имеют пять функций защиты от блокировки

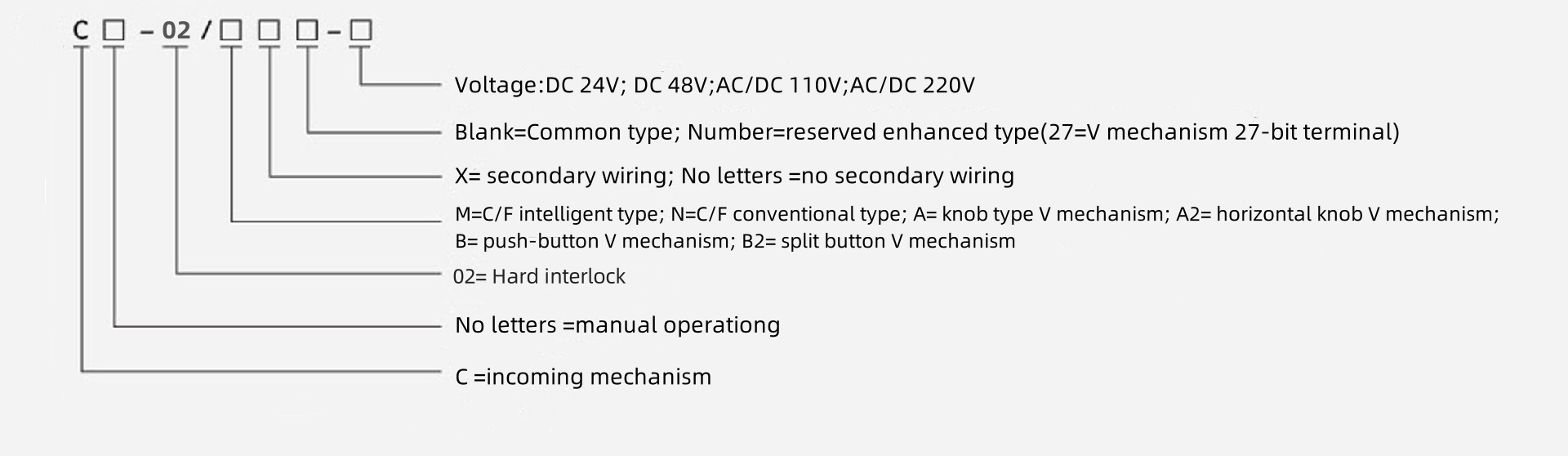

Структура и значение модели
Инструкции по эксплуатации
Операция закрывания: установите и закрепите механизм на корпусе. Вставьте специальную ручку механизма в приводной вал, расположенный в верхней части механизма, затем поверните ручку по часовой стрелке примерно на 90 градусов. Энергия высвобождается, когда спиральная пружина механизма сжимается до критической точки высвобождения энергии. Основная цепь замыкается нажатием переключателя нагрузки при включенной мощности высвобождения энергии.
Операция открывания: При открывании вручную вставьте специальную рукоятку механизма в приводной вал, расположенный в верхней части механизма, а затем поверните рукоятку против часовой стрелки примерно на 90°. Энергия высвобождения высвобождается, когда спиральная пружина механизма сжимается до критической точки высвобождения энергии. Нажмите на выключатель нагрузки, чтобы завершить размыкание основной цепи при включенной мощности высвобождения энергии.
Замыкание и размыкание заземления: (1) Замыкание заземления: вставьте специальную ручку механизма в вал управления заземлением в нижней части механизма, а затем поверните по часовой стрелке примерно на 90°. Когда сжатие пружины заземления превышает среднюю точку, мгновенный выброс энергии приводит в действие выключатель заземления, завершая замыкание на землю. В это время механизм заблокирован, и основная цепь не может быть замкнута.(2) Размыкание заземления: специальная рукоятка механизма вставляется в вал управления заземлением в нижней части механизма, а затем поворачивается примерно на 90 градусов против часовой стрелки. Когда сжатие пружины заземляющего устройства превышает среднюю точку, энергия немедленно высвобождается для нажатия на выключатель заземления, чтобы завершить открытие заземления. В это время блокировка механизма разомкнута, и выключатель нагрузки можно открывать и закрывать.

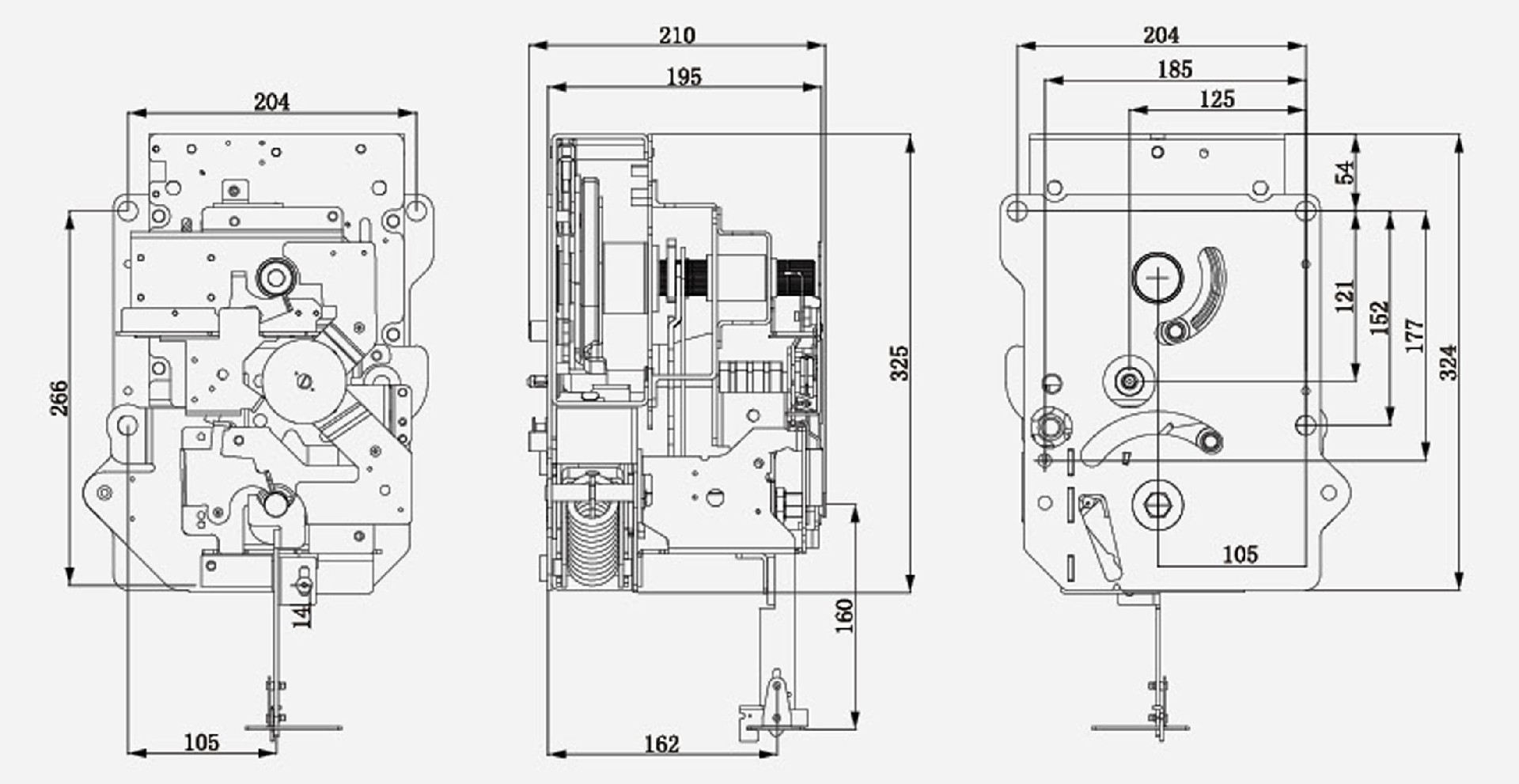

Форма и размер пружинного приводного механизма
