K1C12 C Входной механизм ручной
Компактная структура
Отличная работа и материал
Гибкая работа
Постоянно прогрессируйте
Надежная блокировка
Описание
маркер
Введение продукта
Механизм управления входящей линией серии KIC-12 представляет собой вспомогательное оборудование, которое предназначено для замыкания и размыкания при переключении нагрузки в надувном высоковольтном сетевом шкафу. В механизмах этой серии используется плоская спиральная пружина для накопления энергии для управления замыканием и размыканием переключателя нагрузки. В нем используется пружина сжатия, которая накапливает энергию в средней точке для управления замыканием и разъединением заземляющего выключателя. Рабочее положение имеет три режима работы: замыкание, размыкание и заземление. Продукты этой серии обладают пятью функциями защиты от блокировки.
2.Продукция данной серии соответствует требованиям GB 3804-2004 "Высоковольтный выключатель нагрузки переменного тока напряжением 36 КВ-40,5 КВ", gb3906-2006 "Металлические закрытые распределительные устройства и оборудование управления переменного тока напряжением 3,6 КВ-40,5 КВ", "Требования к электрооборудованию, связанному с высоковольтным переключателем нагрузки переменного тока и комбинацией предохранителей".

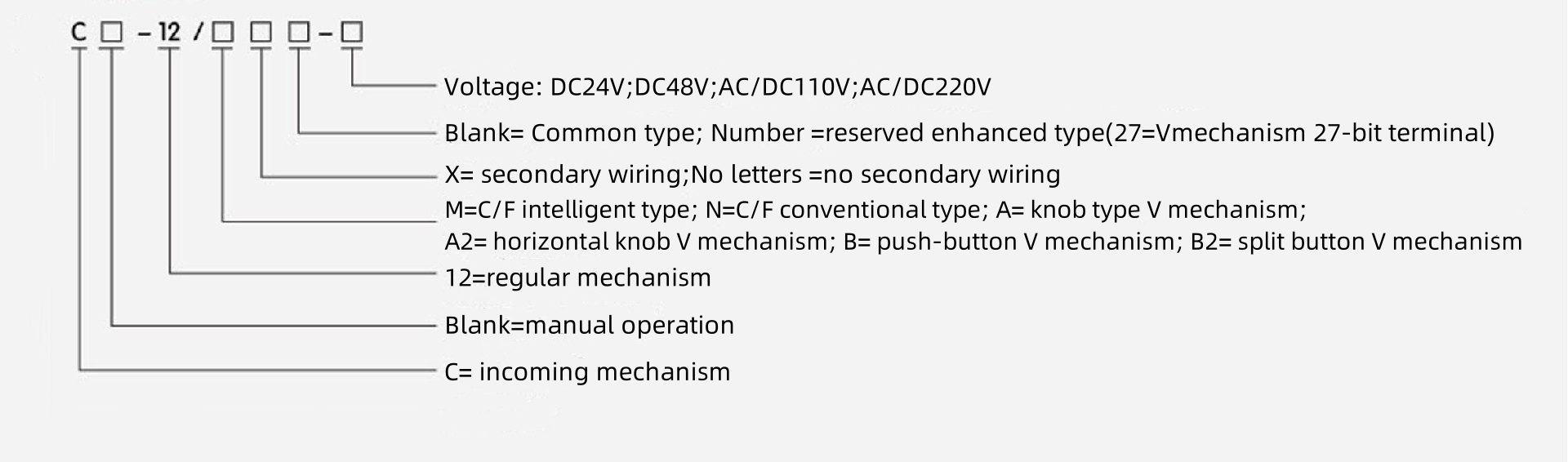

Структура и значение модели
Инструкции по эксплуатации
Управление накопителем энергии: Механизм установлен и закреплен на корпусе. Вставьте специальную рукоятку механизма в приводной вал, расположенный в правом нижнем углу механизма, а затем поверните рукоятку по часовой стрелке до звукового сигнала "щелчок", означающего, что накопитель энергии установлен на место (в это время вал, указывающий на наличие накопителя энергии, автоматически переведет накопитель энергии в полностью закрытое положение). государство). При работе на электричестве накопитель энергии автоматически включается после включения питания механизма. После установки накопителя энергии цепь двигателя отключается, накопитель энергии поддерживается в рабочем состоянии, а отвод энергии прекращается (когда накопитель энергии работает электрически, необходимо убедиться в точности подключения вторичной линии).
Операция замыкания: Во время ручного управления вы можете повернуть зеленую кнопку против часовой стрелки, это мгновенно отключит накопитель энергии замыкания, механизм, который нажимает на автоматический выключатель для завершения замыкания основной цепи. Во время работы электропривода на катушку замыкающего электромагнита подается питание, замыкающий электромагнит мгновенно освобождает накопитель энергии, и механизм доводит автоматический выключатель до полного замыкания основной цепи. В то же время размыкающая пружина накапливает энергию. (В это время можно продолжать накапливать энергию. Однако он не может быть снова закрыт из-за функции блокировки от ошибок).
Операция размыкания: При ручном управлении вы можете повернуть красную кнопку против часовой стрелки, это мгновенно отключит накопитель энергии размыкания, механизм, который нажимает на автоматический выключатель для завершения размыкания основной цепи. Во время работы от сети на катушку размыкающего электромагнита подается питание, размыкающий электромагнит мгновенно высвобождает накопитель энергии, и механизм доводит автоматический выключатель до полного замыкания, размыкая основную цепь

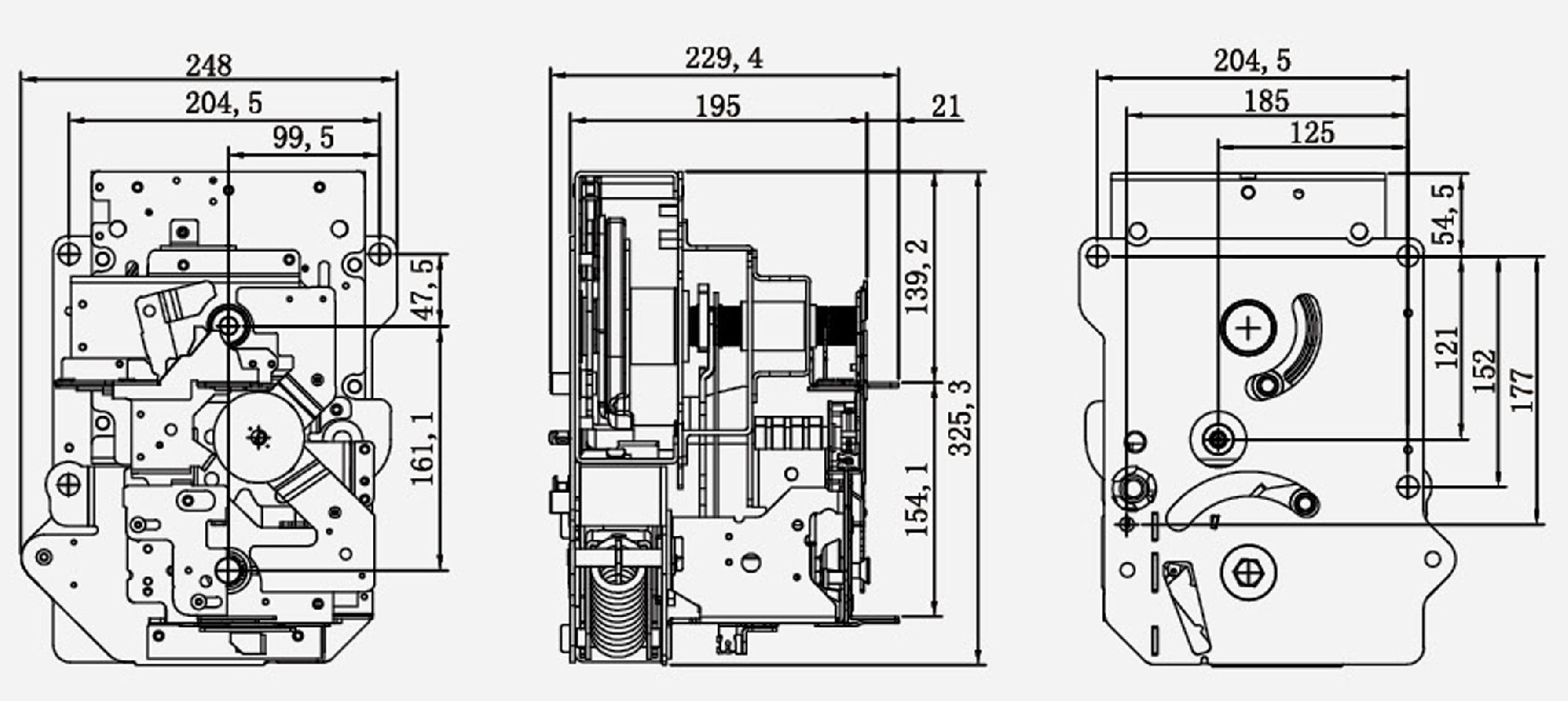

Форма и размер пружинного приводного механизма
