Описание
маркер
Введение продукта разделительный тормоз
Устройства серии KC-01 представляют собой новое поколение механизмов жесткой блокировки, разработанных в соответствии с пятью требованиями, предъявляемыми к оборудованию для работы с электроприводом. В отличие от обычного механизма открывания и закрывания нижней дверцы шкафа, используется кабельная блокировка и другие мягкие конструкции. Для принудительной блокировки нижней дверцы шкафа в данном изделии используется режим жесткой фиксации механического запорного стержня. Нижний запорный стержень непосредственно соединен с приводным валом заземления. Чтобы извлечь запорный стержень из отверстия для нижнего замка, его необходимо надежно заземлить в основной цепи. Эффективно обеспечивает безопасность и надежность работы нижней двери. (Если заказчик выбирает эту схему жесткой блокировки с одним замком, нижняя дверь должна быть выполнена в виде поднимающейся вверх двери с крюком или другой конструкции с самозакрывающимся замком. Когда выключатель заземления находится в положении "включено", стержень жесткой блокировки вынимается из отверстия замка нижней двери. В это время нижняя дверь все еще закрыта, и для открывания нижней двери необходимо поднять дверь вверх, чтобы снять крючок. Примечание: Это общая схема, клиенты могут разрабатывать другие схемы в соответствии со своими собственными требованиями).
Приводной механизм линейного ввода серии KJIC-01 предназначен для надувного распределительного щита нагрузки высоковольтного кольцевого шкафа, обеспечивающего размыкание вспомогательного оборудования. В механизмах этой серии используется плоская спиральная пружина для накопления энергии, управляющей замыканием и разделением нагрузки. Для управления замыканием и разъединением заземляющего выключателя в нем используется центральный накопитель энергии с пружиной сжатия. Рабочее положение имеет три рабочих положения для замыкания, размыкания и заземления, а изделия этой серии имеют пять функций защиты от блокировки.
Инструкции по эксплуатации
Операция закрывания: установите и закрепите механизм на корпусе. Вставьте специальную ручку механизма в приводной вал, расположенный в верхней части механизма, затем поверните ручку по часовой стрелке примерно на 90 градусов. Энергия высвобождается, когда спиральная пружина механизма сжимается до критической точки высвобождения энергии. Основная цепь замыкается нажатием переключателя нагрузки при включенной мощности высвобождения энергии.
Операция открывания: При открывании вручную вставьте специальную рукоятку механизма в приводной вал, расположенный в верхней части механизма, а затем поверните рукоятку против часовой стрелки примерно на 90°. Энергия высвобождения высвобождается, когда спиральная пружина механизма сжимается до критической точки высвобождения энергии. Нажмите на выключатель нагрузки, чтобы завершить размыкание основной цепи при включенной мощности высвобождения энергии.
Замыкание и размыкание заземления: (1) Замыкание заземления: вставьте специальную ручку механизма в вал управления заземлением в нижней части механизма, а затем поверните по часовой стрелке примерно на 90°. Когда сжатие пружины заземления превышает среднюю точку, мгновенный выброс энергии приводит в действие выключатель заземления, завершая замыкание на землю. В это время механизм заблокирован, и основная цепь не может быть замкнута.(2) Размыкание заземления: специальная рукоятка механизма вставляется в вал управления заземлением в нижней части механизма, а затем поворачивается примерно на 90 градусов против часовой стрелки. Когда сжатие пружины заземляющего устройства превышает среднюю точку, энергия немедленно высвобождается для нажатия на выключатель заземления, чтобы завершить открытие заземления. В это время блокировка механизма разомкнута, и выключатель нагрузки можно открывать и закрывать.

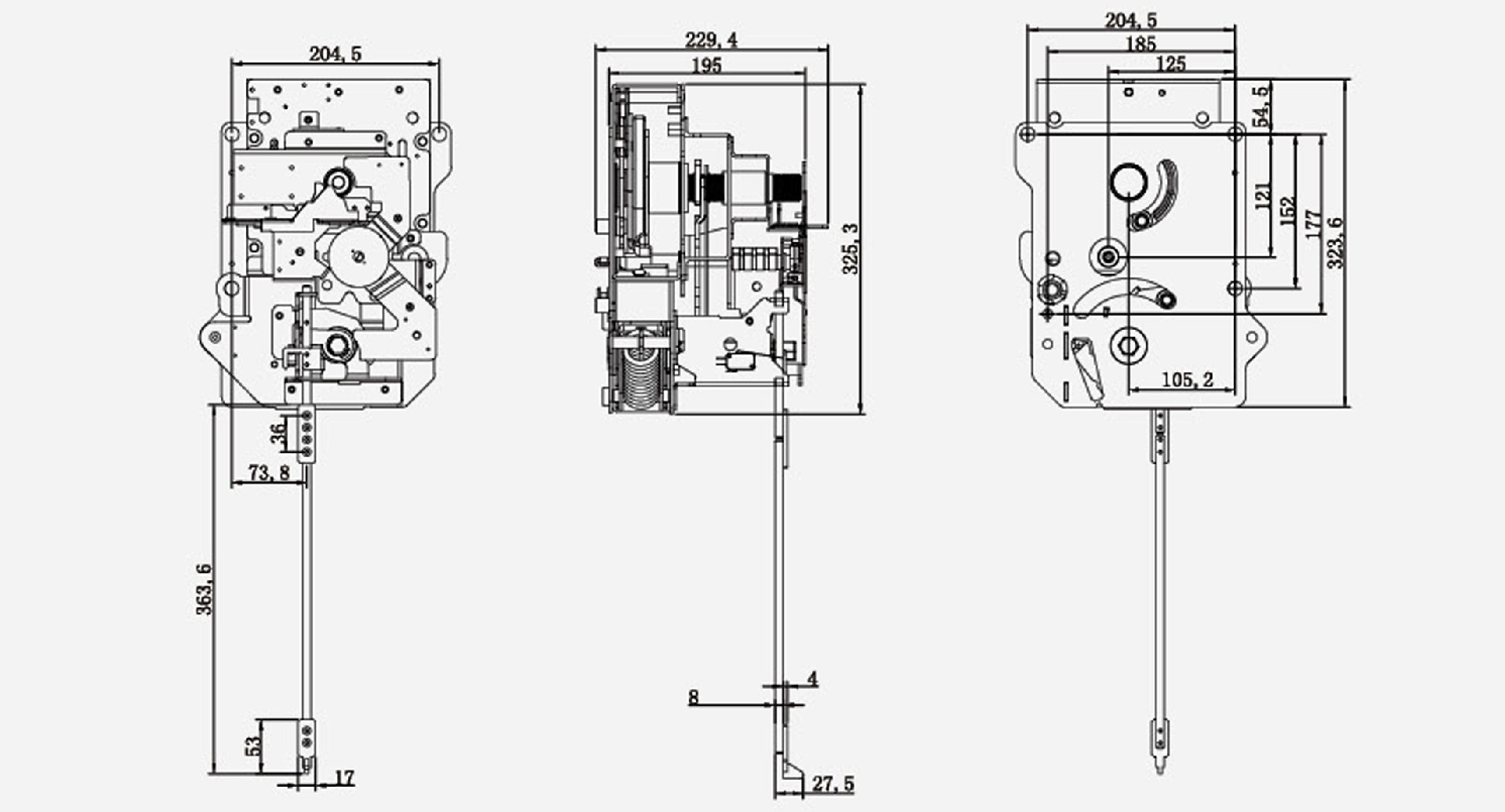

Форма и размер пружинного приводного механизма
