Компактная структура
Отличная работа и материал
Гибкая работа
Постоянно прогрессируйте
Надежная блокировка
Описание
маркер
Введение продукта разделительный тормоз
Электрический приводной механизм серии KJCD-06 для высоковольтного кольцевого сетевого шкафа SF6 надувной шкаф D с электроприводом с жестким соединением C подъемного типа. Он имеет три рабочих места для закрывания, открывания и заземления. Он также имеет пять функций защиты от блокировки.
Эта серия изделий прошла полную проверку. Соответствует требованиям GB3804-2017 "Высоковольтный выключатель нагрузки переменного тока напряжением 3,6 кВ-40,5 кВ", GB3906-2020 "Металлическое закрытое распределительное устройство и оборудование управления переменным током напряжением 3,6 кВ-40,5 кВ" "Высоковольтный выключатель нагрузки переменного тока. Электрооборудование с комбинированными предохранителями", GB/T 11022- 2020 "Общие технические требования к высоковольтному оборудованию переменного тока и стандарты на управляющее оборудование".

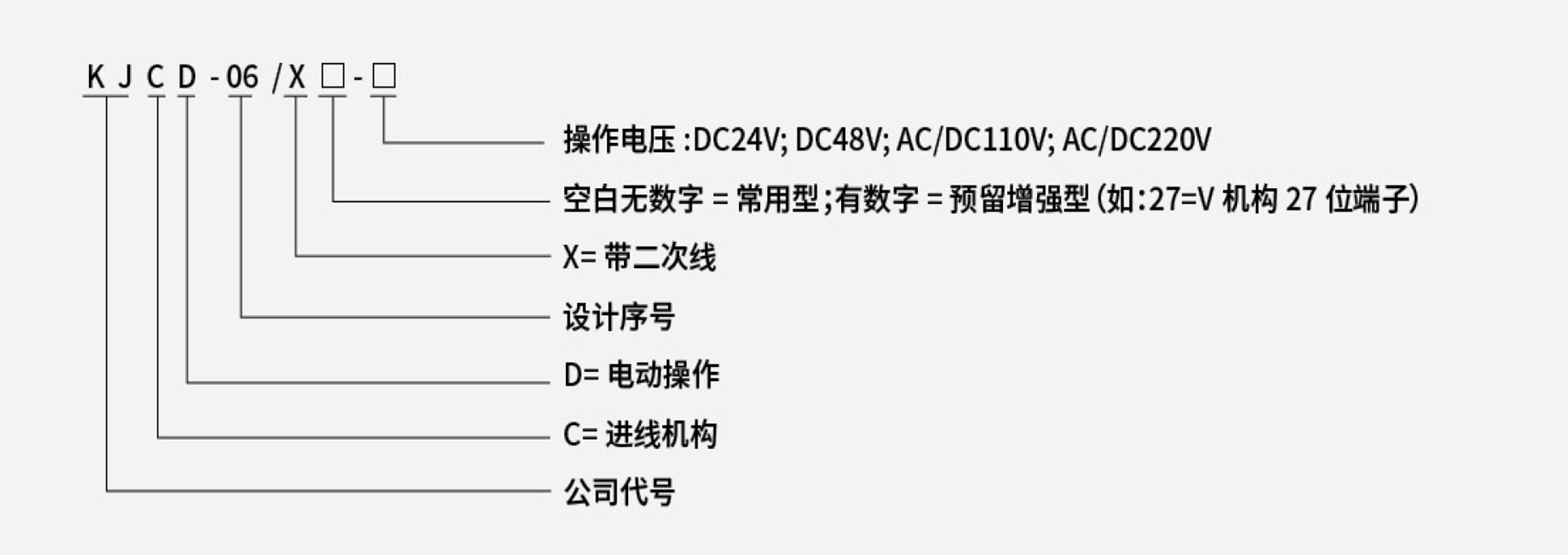

Структура и значение модели
Инструкции по эксплуатации
перация закрывания: (1) После проверки и подтверждения того, что изделие находится в нормальном состоянии и не деформировано, механизм и выключатель нагрузки устанавливаются и закрепляются на блоке давления воздуха в выпускном шкафу с помощью трехпозиционной динамической координации. После выполнения 10 раз правильной ручной операции без сбоев потяните за ручку. Затем нажмите зеленую электрическую кнопку замыкания при частичном включении механизма, чтобы механизм привода двигателя мог накапливать энергию, и приведите в действие переключатель нагрузки для немедленного автоматического отключения основной цепи. Этот переключатель может работать только в режиме заземления. Когда выключатель нагрузки находится в замкнутом состоянии, индикатор включения закрывает отверстие для заземления. В этом случае пользователь не должен выполнять принудительное заземление в нарушение указаний, в противном случае это приведет к нарушению пяти требований по предотвращению срабатывания.
Операция размыкания: После того, как механизм замкнут, основную цепь выключателя нагрузки можно размыкать, нажимая вручную на красную электрическую кнопку выключателя. Это размыкание можно выполнить только после того, как механизм замкнут, в противном случае механизм не сработает. После размыкания главный выключатель может быть замкнут или заземлен на землю.
Замыкание и размыкание заземления: При частичном включении главного выключателя вставьте специальную ручку в шестигранный вращающийся стержень в нижней части, поверните по часовой стрелке примерно на 90 градусов, чтобы замкнуть контур заземления; поверните против часовой стрелки примерно на 90 градусов, чтобы отсоединить контур заземления. Эта операция заземления может быть выполнена только вручную. Когда заземление находится в замкнутом состоянии, рабочее отверстие выключателя нагрузки будет закрыто индикатором переключения. В это время пользователь не должен принудительно включать выключатель нагрузки в нарушение указаний, в противном случае это приведет к нарушению пяти требований к профилактическим операциям.

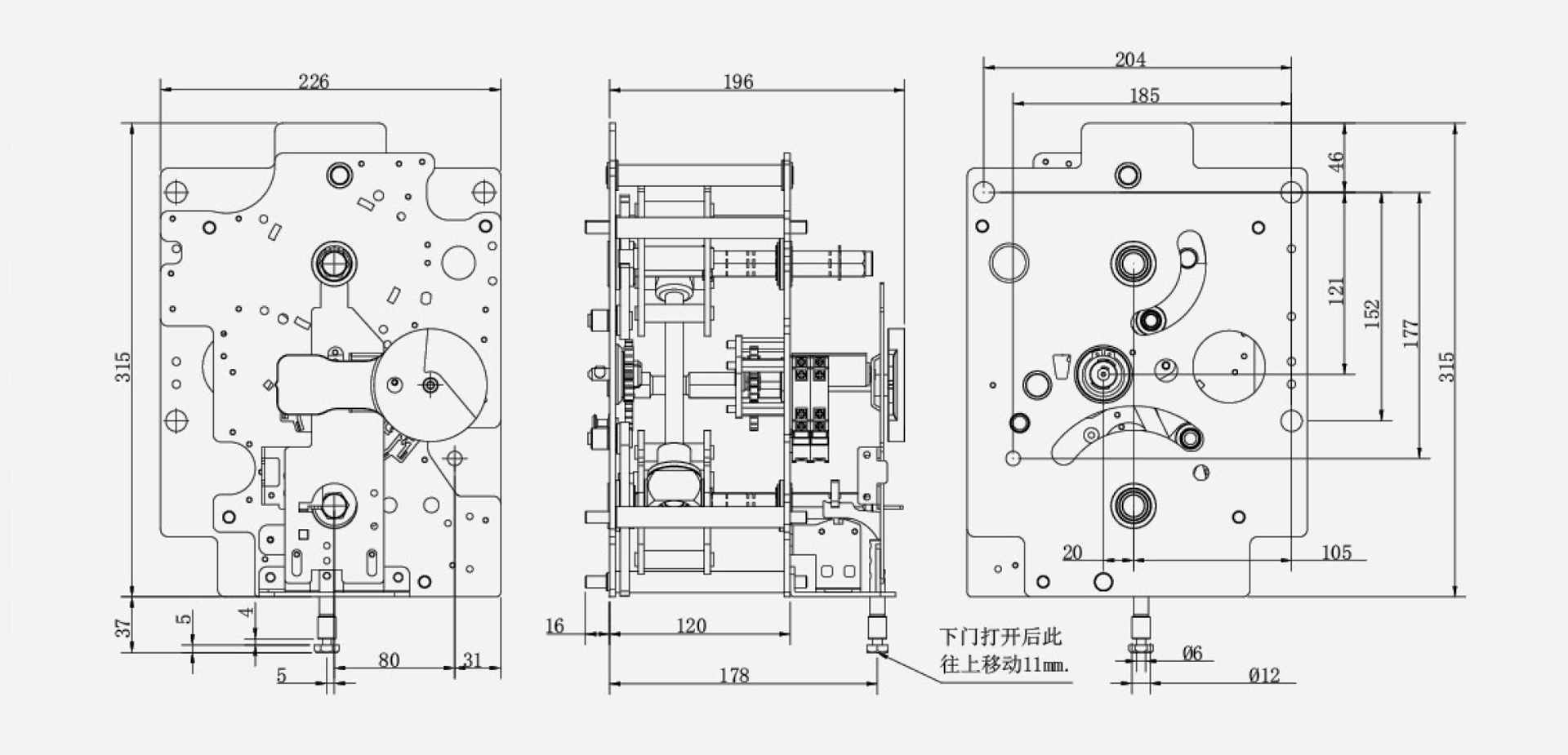

Форма и размер пружинного приводного механизма
