Описание
маркер
Введение продукта разделительный тормоз
Изолирующий приводной механизм серии KIG02 предназначен для замыкания и размыкания выключателей нагрузки в высоковольтных кольцевых сетевых шкафах. В механизмах этой серии используется плоская спиральная пружина для накопления энергии для управления замыканием и размыканием выключателя нагрузки. Он использует накопитель энергии пружины сжатия для управления замыканием и размыканием выключателя заземления. Рабочее положение имеет три режима работы: замыкание, размыкание и заземление. Изделия этой серии имеют пять функций защиты от блокировки.
Эта серия изделий прошла полную проверку. Он соответствует соответствующим требованиям GB 3804-2004 "Высоковольтный выключатель нагрузки переменного тока напряжением 3,6 КВ-40,5 КВ", GB3906-2006 "Распределительные устройства переменного тока с металлическим закрытием и аппаратура управления напряжением 3,6 КВ-40,5 КВ", "Электрические приборы с комбинацией выключателя нагрузки переменного тока высокого напряжения и предохранителя".

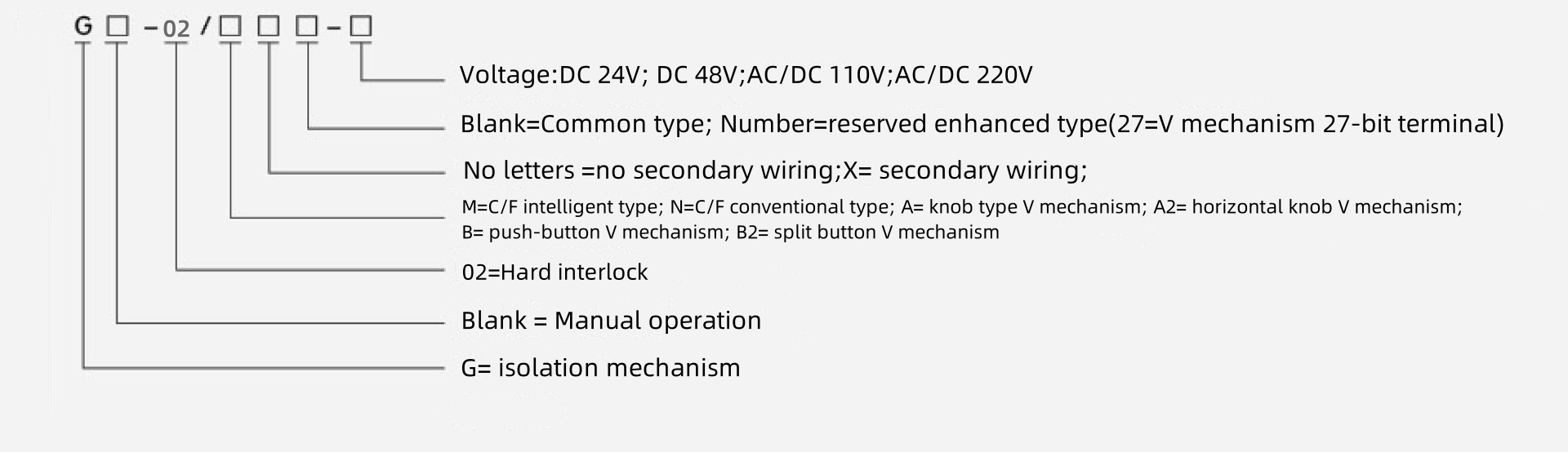

Структура и значение модели
Инструкции по эксплуатации
Первый механизм устанавливается и закрепляется на корпусе. Затем вставьте специальную рукоятку механизма в приводной вал, расположенный в верхней части механизма, и поверните рукоятку по часовой стрелке примерно на 90°. В это время, когда спиральная пружина механизма накапливает усилие до точки высвобождения энергии, она автоматически высвобождает энергию, которая нажимает на изолирующий выключатель для завершения замыкающего действия. Когда состояние замыкания заблокировано из-за защиты от ошибок, замыкание на землю не сможет сработать.
Наденьте специальную рукоятку механизма на приводной вал, расположенный в верхней части механизма, а затем поверните рукоятку против часовой стрелки примерно на 90°. Когда спиральная пружина механизма накапливает усилие до точки расцепления, она автоматически высвобождает энергию, которая нажимает на изолирующий выключатель для завершения открывания.
Замыкание и размыкание заземления: (1) Замыкание заземления: вставьте специальную ручку механизма в вал управления заземлением в нижней части механизма, а затем поверните по часовой стрелке примерно на 90°. Когда сжатие пружины заземления превышает среднюю точку, мгновенный выброс энергии приводит в действие выключатель заземления, завершая замыкание на землю. В это время механизм заблокирован, и основная цепь не может быть замкнута.(2) Размыкание заземления: специальная рукоятка механизма вставляется в вал управления заземлением в нижней части механизма, а затем поворачивается примерно на 90 градусов против часовой стрелки. Когда сжатие пружины заземляющего устройства превышает среднюю точку, энергия немедленно высвобождается для нажатия на выключатель заземления, чтобы завершить открытие заземления. В это время блокировка механизма разомкнута, и выключатель нагрузки можно открывать и закрывать.

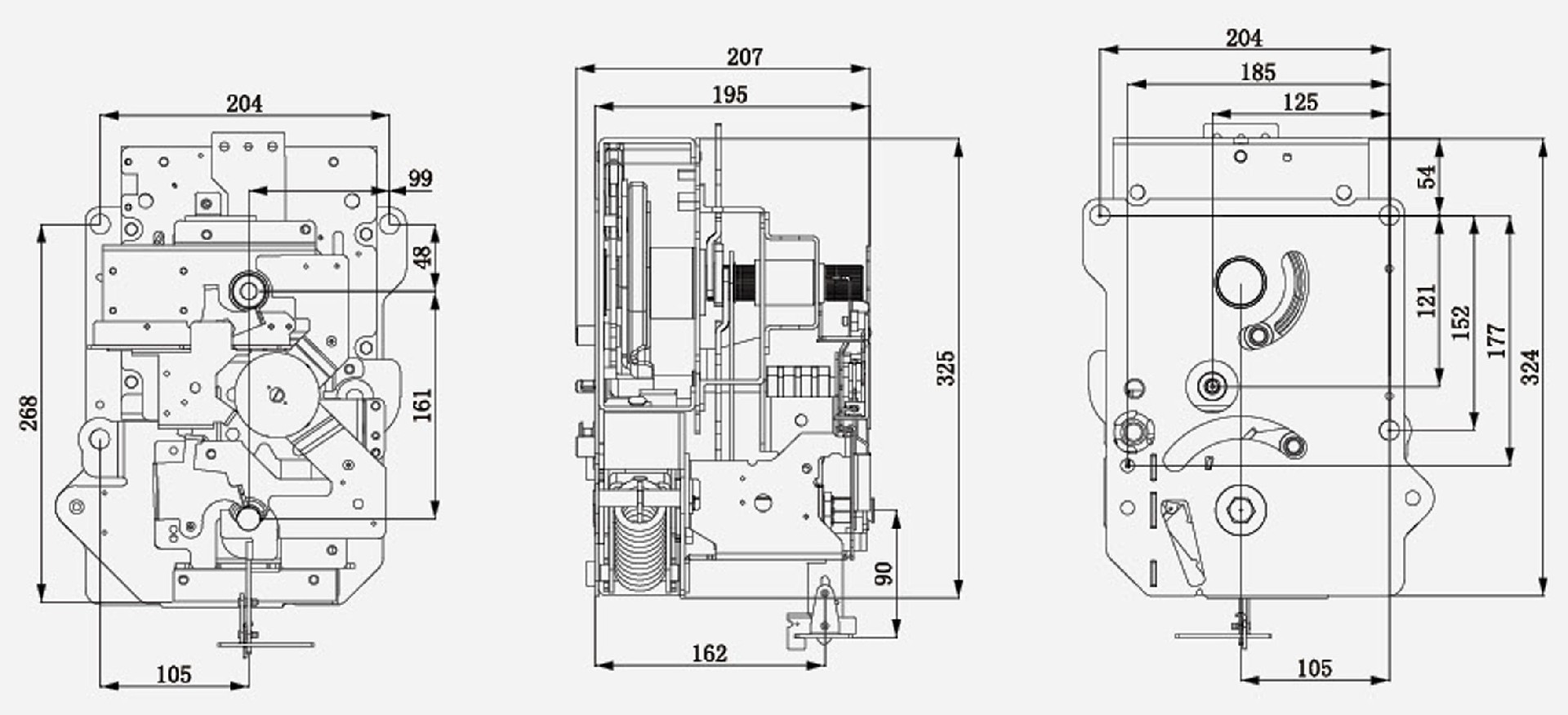

Форма и размер пружинного приводного механизма
