Компактная структура
Отличная работа и материал
Гибкая работа
Постоянно прогрессируйте
Надежная блокировка

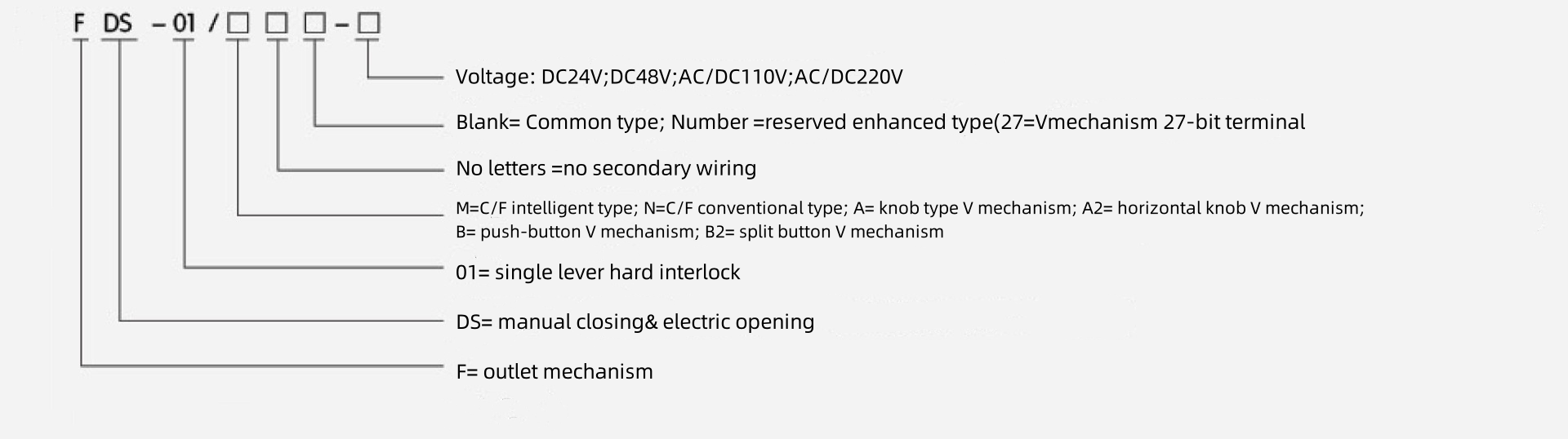

Структура и значение модели
M=C/F интеллектуальный тип;
N=C/F обычного типа;
A= механизм ручки типа V;
A2= V-образный механизм горизонтальной ручки;
B= кнопочный V-образный механизм;
B2= V-образный механизм с разъемной кнопкой
Описание
маркер
Введение продукта разделительный тормоз
Механизм ручного управления розеткой серии KJF-01 - это вспомогательное оборудование, предназначенное для закрытия и открытия высоковольтного кольцевого выключателя нагрузки в шкафу. В механизмах этой серии используется накопитель энергии с плоской спиральной пружиной для управления замыканием и разъединением выключателя нагрузки. Для управления замыканием и разъединением заземляющего выключателя в нем используется расположенный по центру накопитель энергии с пружиной сжатия. В рабочем положении предусмотрены три режима работы: замыкание, размыкание и заземление. Изделия этой серии имеют пять функций защиты от блокировки.
Автоматический выключатель KJFDS-01 с ручным переключением предназначен для добавления электромагнита к автоматическому выключателю KJF-12 с ручным переключением. Пользователь может включить электромагнит локально или удаленно, чтобы обеспечить электрическое переключение.
Эта серия продуктов после полной проверки. Он соответствует соответствующим техническим требованиям GB 3804-2004 "Высоковольтный выключатель нагрузки переменного тока напряжением 3,6 КВ-40,5 КВ", GB3906-2006 "Распределительные устройства переменного тока с металлическим закрытием и аппаратура управления напряжением 3,6 КВ-40,5 КВ", "Электрические приборы с комбинацией выключателя нагрузки переменного тока высокого напряжения и предохранителя".
Структура и значение модели
Инструкции по эксплуатации
Закрывание вручную: механизм установлен и закреплен на корпусе. Вставьте специальную рукоятку механизма в приводной вал, расположенный в верхней части механизма, затем поверните рукоятку по часовой стрелке примерно на 90°. Спиральная двойная пружина механизма сжимается и накапливает мощность для полного накопления энергии. Затем нажмите кнопку замыкания. Замыкающая зарядная пружина высвобождает энергию. Основная цепь выключателя нагрузки завершает замыкание под действием энергии, высвобождаемой механизмом.
Операция электрического открывания: Когда катушка открывающего электромагнита включена, электрический механизм открывания с ручным закрыванием может осуществлять мгновенное электрическое открывание в закрытом состоянии.
Замыкание и размыкание заземления: (1) Замыкание заземления: вставьте специальную ручку механизма в вал управления заземлением в нижней части механизма, а затем поверните по часовой стрелке примерно на 90°. Когда сжатие пружины заземления превышает среднюю точку, мгновенный выброс энергии приводит в действие выключатель заземления, завершая замыкание на землю. В это время механизм заблокирован, и основная цепь не может быть замкнута.(2) Размыкание заземления: специальная рукоятка механизма вставляется в вал управления заземлением в нижней части механизма, а затем поворачивается примерно на 90 градусов против часовой стрелки. Когда сжатие пружины заземляющего устройства превышает среднюю точку, энергия немедленно высвобождается для нажатия на выключатель заземления, чтобы завершить открытие заземления. В это время блокировка механизма разомкнута, и выключатель нагрузки можно открывать и закрывать.

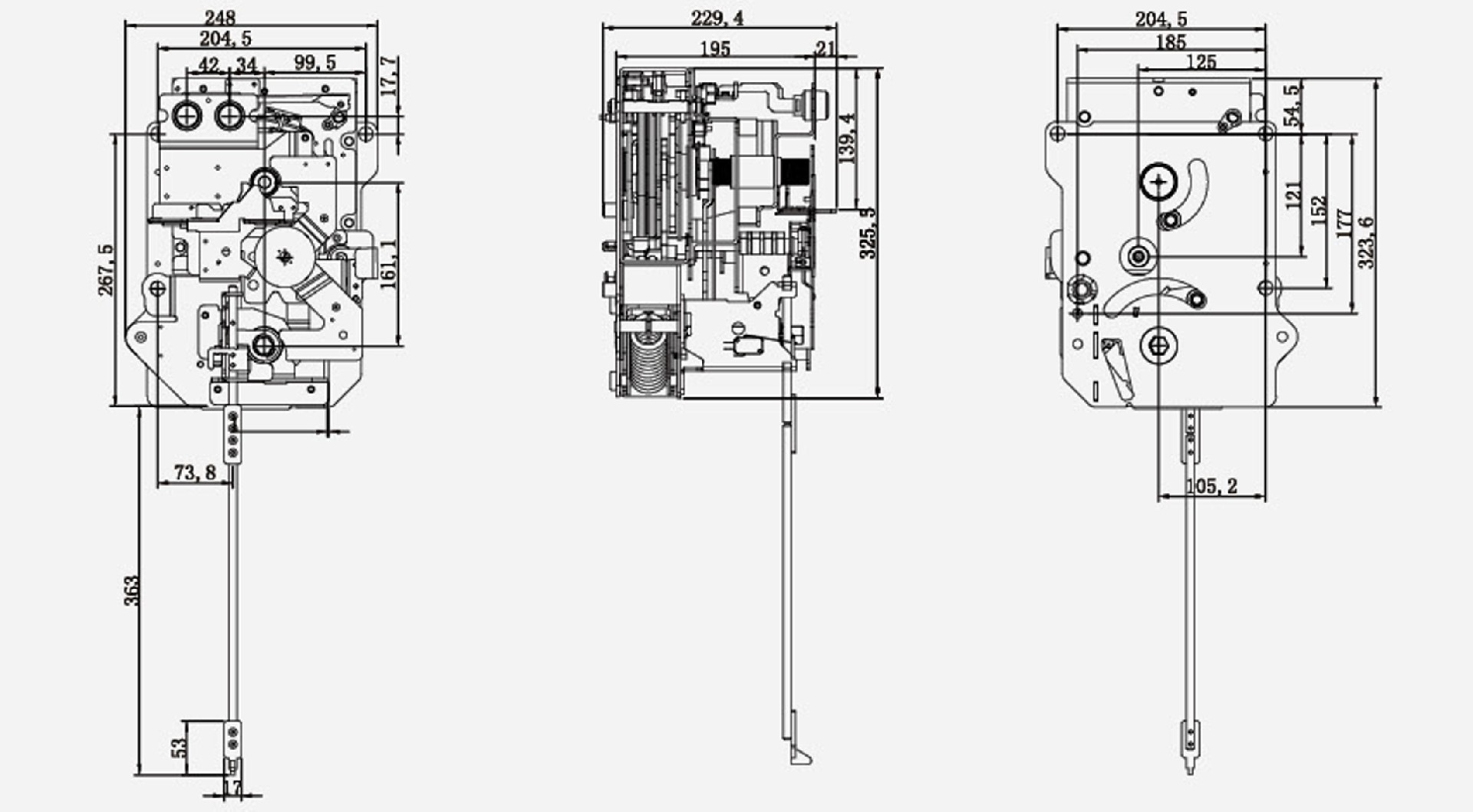

Форма и размер пружинного приводного механизма
