Компактная структура
Отличная работа и материал
Гибкая работа
Постоянно прогрессируйте
Надежная блокировка

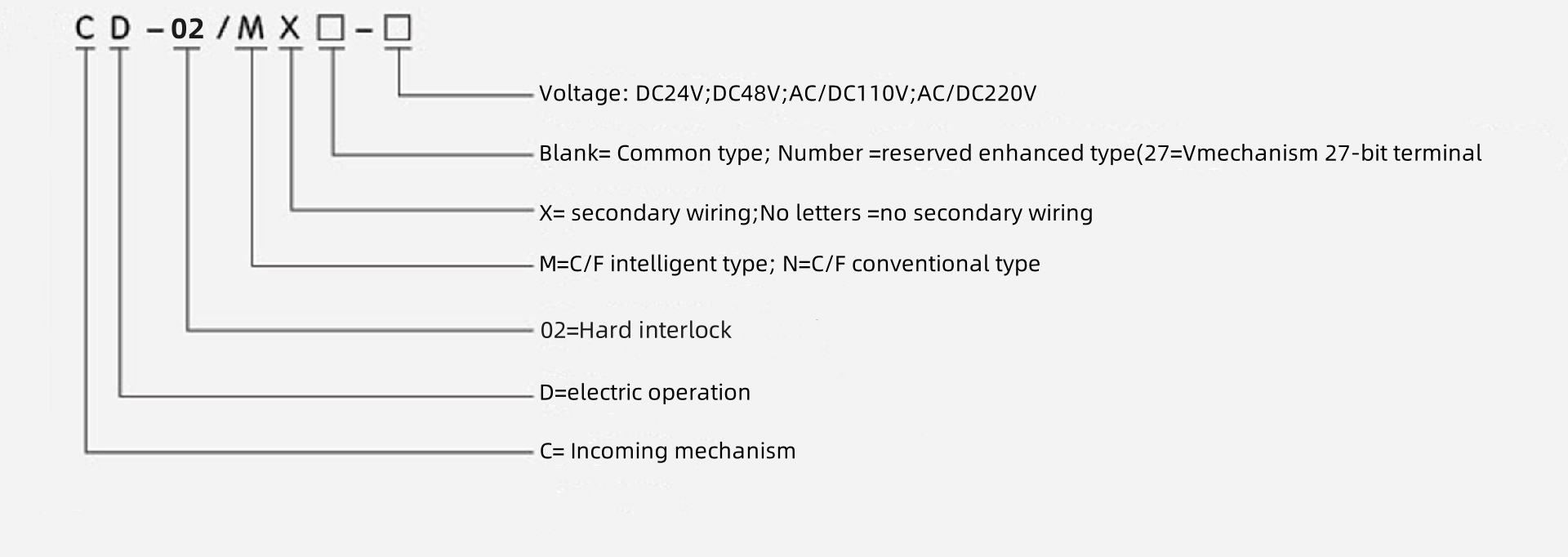

Структура и значение модели
M=C/F интеллектуальный тип;
N=C/F обычного типа;
A= механизм ручки типа V;
A2= V-образный механизм горизонтальной ручки;
B= кнопочный V-образный механизм;
B2= V-образный механизм с разъемной кнопкой
Описание
маркер
Введение продукта разделительный тормоз
KJCD-02/MX - это интеллектуальное решение для управления электроприводом. В нем используется микросхема MCU, позволяющая интеллектуально определять состояние включения/выключения выключателя нагрузки. Он может выполнять электрическое управление механизмом в соответствии с инструкциями заказчика для обеспечения функций локального закрывания и открывания, а также функций дистанционного закрывания и открывания. Он имеет функцию защиты двигателя от перегрузки по току или замыкания в сети для обеспечения защиты ключевых компонентов механизма. Контроллер имеет функцию быстрого оповещения о неисправности оборудования, что обеспечивает большое удобство при ежедневном техническом обслуживании.
KJCD-02/NX - это традиционное электрическое решение для управления. В него встроены клеммы линейной платы. Электрическое управление механизмом обеспечивается за счет преобразования контактов реле в контроллере. Он не имеет функции защиты двигателя и предупреждения о неисправностях. Он относится к экономичной электрической схеме управления.
Эта серия изделий прошла полную проверку. Он соответствует соответствующим требованиям стандарта GB 3804-2004 "Высоковольтный выключатель нагрузки переменного тока напряжением 3,6 КВ-40,5 КВ", стандарта GB3906-2006 "Металлические закрытые распределительные устройства и оборудование управления переменным током напряжением 3,6 КВ-40,5 КВ", "Электрические приборы с комбинацией выключателя нагрузки переменного тока высокого напряжения и предохранителя".
Структура и значение модели
Инструкции по эксплуатации
Операция закрывания: установите и закрепите механизм на корпусе. Вставьте специальную ручку механизма в приводной вал, расположенный в верхней части механизма, затем поверните ручку по часовой стрелке примерно на 90 градусов. Энергия высвобождается, когда спиральная пружина механизма сжимается до критической точки высвобождения энергии. Основная цепь замыкается нажатием на выключатель нагрузки при включенной мощности высвобождения энергии. Включите механизм и подайте сигнал на замыкание при электрическом замыкании. Контроллер автоматически определит положение выключателя нагрузки и состояние каждого контура блокировки. Если состояние каждой цепи достигает состояния замыкания, контроллер автоматически запускает двигатель механизма для завершения замыкания основной цепи выключателя нагрузки. В этом случае функция заземления механизма заблокирована и не может быть заземлена.
Операция открывания: При открывании вручную вставьте специальную рукоятку механизма в приводной вал, расположенный в верхней части механизма, а затем поверните рукоятку против часовой стрелки примерно на 90°. Энергия высвобождения высвобождается, когда спиральная пружина механизма сжимается до критической точки высвобождения энергии. Нажмите на выключатель нагрузки, чтобы завершить размыкание основной цепи при включенной мощности высвобождения энергии. Пользователь подает сигнал переключения, когда происходит электрическое переключение. Контроллер автоматически определит положение выключателя нагрузки и состояние каждого контура блокировки. Если состояние каждой цепи достигнет состояния размыкания, контроллер автоматически запустит двигатель механизма для завершения размыкания главной цепи выключателя нагрузки. операция замыкания или заземления может быть выполнена в открытом состоянии.
Замыкание и размыкание заземления: (1) Замыкание заземления: вставьте специальную ручку механизма в вал управления заземлением в нижней части механизма, а затем поверните по часовой стрелке примерно на 90°. Когда сжатие пружины заземления превышает среднюю точку, мгновенный выброс энергии приводит в действие выключатель заземления, завершая замыкание на землю. В это время механизм заблокирован, и основная цепь не может быть замкнута.(2) Размыкание заземления: специальная рукоятка механизма вставляется в вал управления заземлением в нижней части механизма, а затем поворачивается примерно на 90 градусов против часовой стрелки. Когда сжатие пружины заземляющего устройства превышает среднюю точку, энергия немедленно высвобождается для нажатия на выключатель заземления, чтобы завершить открытие заземления. В это время блокировка механизма разомкнута, и выключатель нагрузки можно открывать и закрывать.

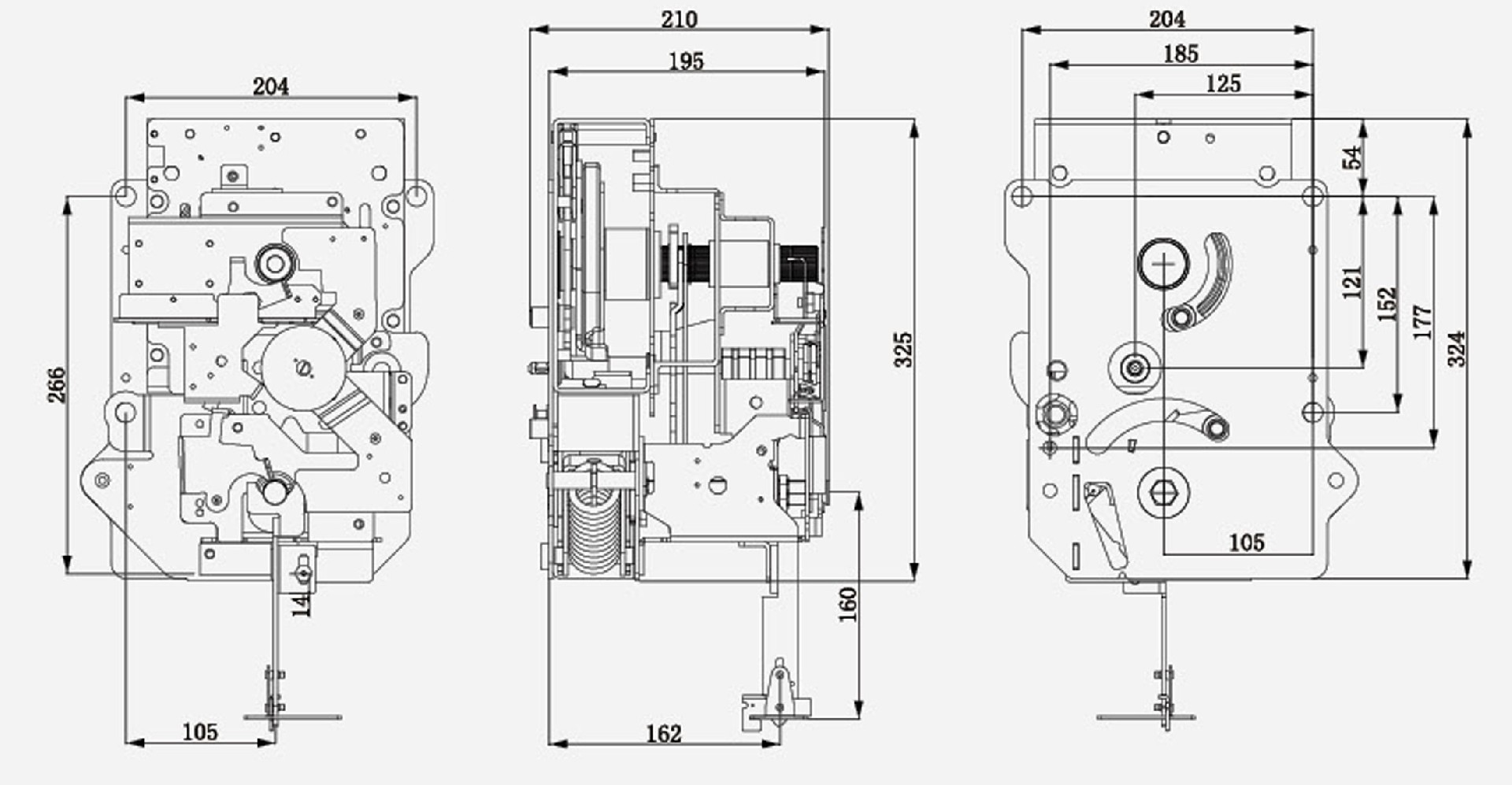

Форма и размер пружинного приводного механизма
