Описание
маркер
Введение продукта разделительный тормоз
KJFD-01 /MX обеспечивает интеллектуальное электрическое управление. В нем используется микросхема MCU, которая позволяет интеллектуально определять состояние включения / выключения выключателя нагрузки. Он может выполнять электрическое управление механизмом в соответствии с инструкциями заказчика и может выполнять функции локального закрывания и открывания, а также функции дистанционного закрывания и открывания. Он имеет функцию защиты двигателя от перегрузки по току или замыкания в сети для обеспечения защиты ключевых компонентов механизма. Контроллер имеет функцию быстрого подачи сигнала о неисправности оборудования, что обеспечивает большое удобство при ежедневном техническом обслуживании.
KJFD-01/NX работает от обычного электропривода. В него встроены клеммы линейной пластины. Электрическое управление механизмом осуществляется за счет преобразования контактов реле в контроллере. В нем нет функции защиты двигателя и предупреждения о неисправностях. Это экономичная схема работы электрооборудования.
Эта серия продуктов является полностью квалифицированной продукцией. Он соответствует соответствующим требованиям стандарта GB 3804-2004 "Высоковольтный выключатель нагрузки переменного тока напряжением 3,6 КВ-405 КВ", стандарта GB3906-2006 "Металлические закрытые распределительные устройства и оборудование управления переменным током напряжением 3,6 КВ-40,5 КВ", "Электрические приборы с комбинацией выключателя нагрузки переменного тока высокого напряжения и предохранителя".

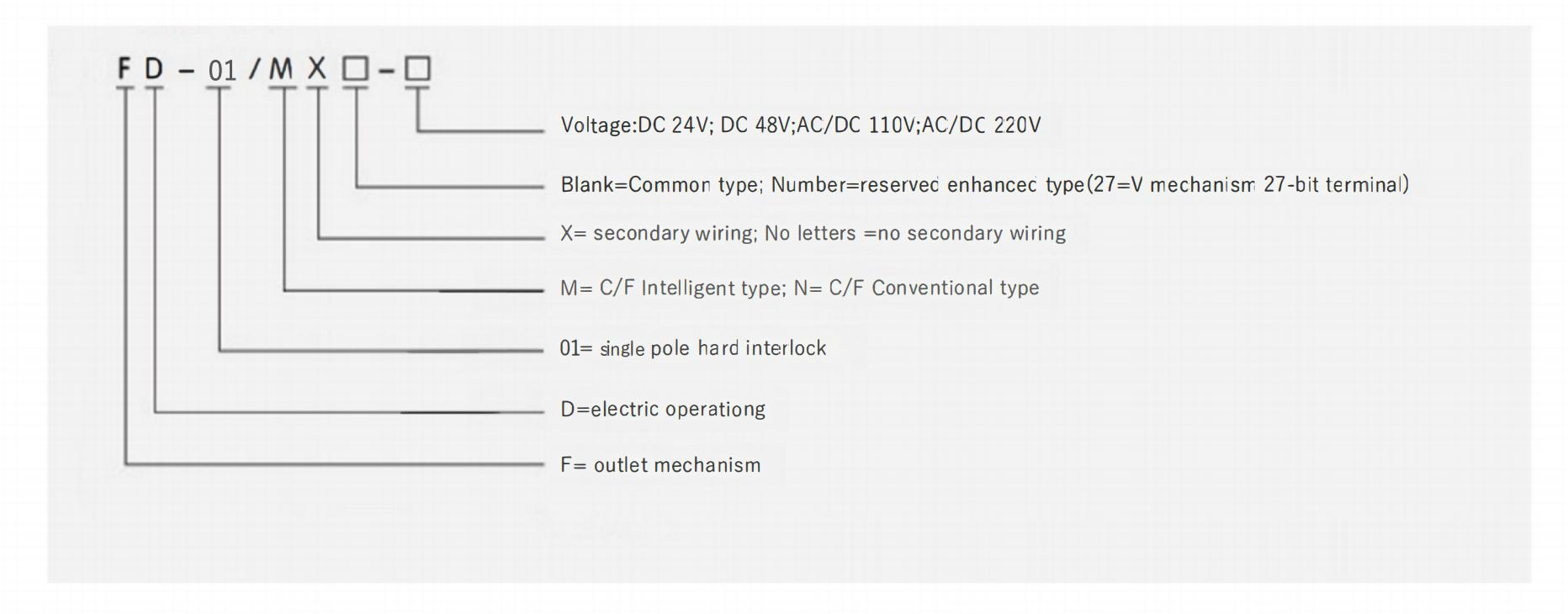

Структура и значение модели
Инструкции по эксплуатации
Операция закрывания: (1) Ручное закрывание: Сначала установите и закрепите механизм на шкафу. Затем вставьте специальную ручку механизма в рабочий вал, расположенный в верхней части механизма, а затем поверните ручку по часовой стрелке примерно на 90*. В это время механизм прокручивает двойную пружину сжатия для завершения накопления энергии, а затем нажимает кнопку закрытия. Закрывающая пружина заряда высвобождает энергию. Главная цепь выключателя нагрузки завершает закрытие под действием энергии, высвобождаемой механизмом. (2) Электрическое закрытие: механизм подает сигнал закрытия на электрический колодец. Контроллер механизма автоматически определяет положение переключателя нагрузки и состояние каждого контура блокировки. Когда состояние каждого контура достигает состояния закрытия, контроллер начинает высвобождать энергию из электромагнита закрытия, чтобы реализовать мгновенное закрытие главной цепи выключателя нагрузки
Операция открытия: (1) Ручное открытие: нажмите кнопку открытия, чтобы высвободить энергию. Под действием высвобождающейся энергии выключатель нагрузки приводится в действие для завершения размыкания главной цепи. (2) В состоянии электрического переключения, когда подается сигнал переключения, контроллер автоматически определяет положение переключения выключателя нагрузки и состояние цепи блокировки. Если состояние каждой цепи достигает состояния открытия, контроллер автоматически запускает электромагнит открытия для высвобождения энергии, чтобы осуществить открытие главной цепи выключателя нагрузки. Работа механизма открытия: (1) ручное открытие: под кнопкой открытия высвобождение энергии, нажмите выключатель нагрузки, чтобы завершить действие открытия главной цепи под действием высвобождения энергии. (2) Когда подается электрический сигнал переключения, контроллер автоматически различает выключатель нагрузки и состояние цепи блокировки, если состояние цепи достигает состояния открытия, контроллер автоматически запускает открытие электромагнита высвобождения энергии для реализации главной цепи выключателя нагрузки. В состоянии открытия, механизм может выполнять операции закрытия главного контура или закрытия заземления
Закрытие и открытие заземления: (1) Закрытие заземления: вставьте специальную ручку механизма в вал заземления в нижней части механизма, а затем поверните по часовой стрелке примерно на 90°. Когда сжатие пружины для хранения грунта превысит среднюю точку, мгновенное высвобождение энергии толкнет переключатель грунта, чтобы завершить закрытие грунта. В это время механизм блокируется, и главная цепь не может быть закрыта.(2) Открытие заземления: специальная ручка механизма устанавливается в вал заземления в нижней части механизма, а затем поворачивается на 90° против часовой стрелки. Когда сжатие пружины накопителя грунта превысит среднюю точку, энергия немедленно высвобождается, чтобы нажать на выключатель грунта для завершения открытия грунта. В это время блокировка механизма открыта, и выключатель нагрузки можно открывать и закрывать.

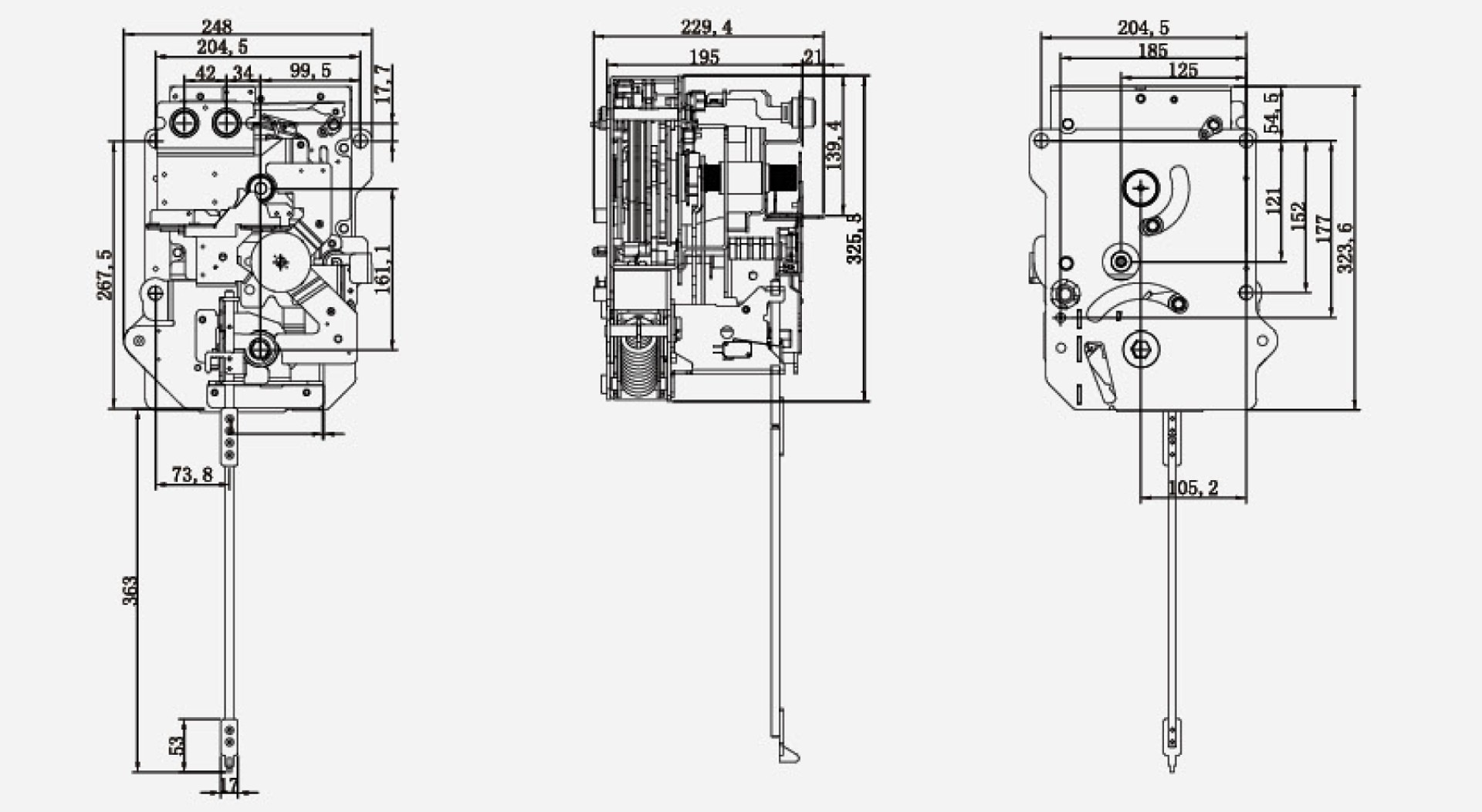

Форма и размер пружинного приводного механизма
