Описание
маркер
Введение продукта разделительный тормоз
KJFD-02/MX - это интеллектуальное решение для управления электроприводом. В нем используется микросхема MCU, позволяющая интеллектуально определять состояние включения/выключения выключателя нагрузки. Он может управлять механизмом с помощью электропривода в соответствии с инструкциями заказчика, а также выполнять функции локального закрывания и открывания, а также функции дистанционного закрывания и открывания. Он имеет функцию защиты двигателя от перегрузки по току или блокировки, что обеспечивает защиту ключевых компонентов механизма. Контроллер имеет функцию быстрого оповещения о неисправности оборудования, что обеспечивает большое удобство при ежедневном техническом обслуживании.
KJFD-01/NX - это традиционное электрическое решение для управления. В него встроены клеммы линейной платы. Электрическое управление механизмом осуществляется за счет преобразования контактов реле в контроллере. Он не имеет функции защиты двигателя и предупреждения о неисправностях. Он относится к экономичной электрической схеме управления.
Эта серия изделий прошла полную проверку. Он соответствует соответствующим требованиям GB 3804-2004 "Высоковольтный выключатель нагрузки переменного тока напряжением 3,6 КВ-40,5 КВ", GB3906-2006 "Распределительные устройства переменного тока с металлическим закрытием и аппаратура управления напряжением 3,6 КВ-40,5 КВ", "Электрические приборы с комбинацией выключателя нагрузки переменного тока высокого напряжения и предохранителя".

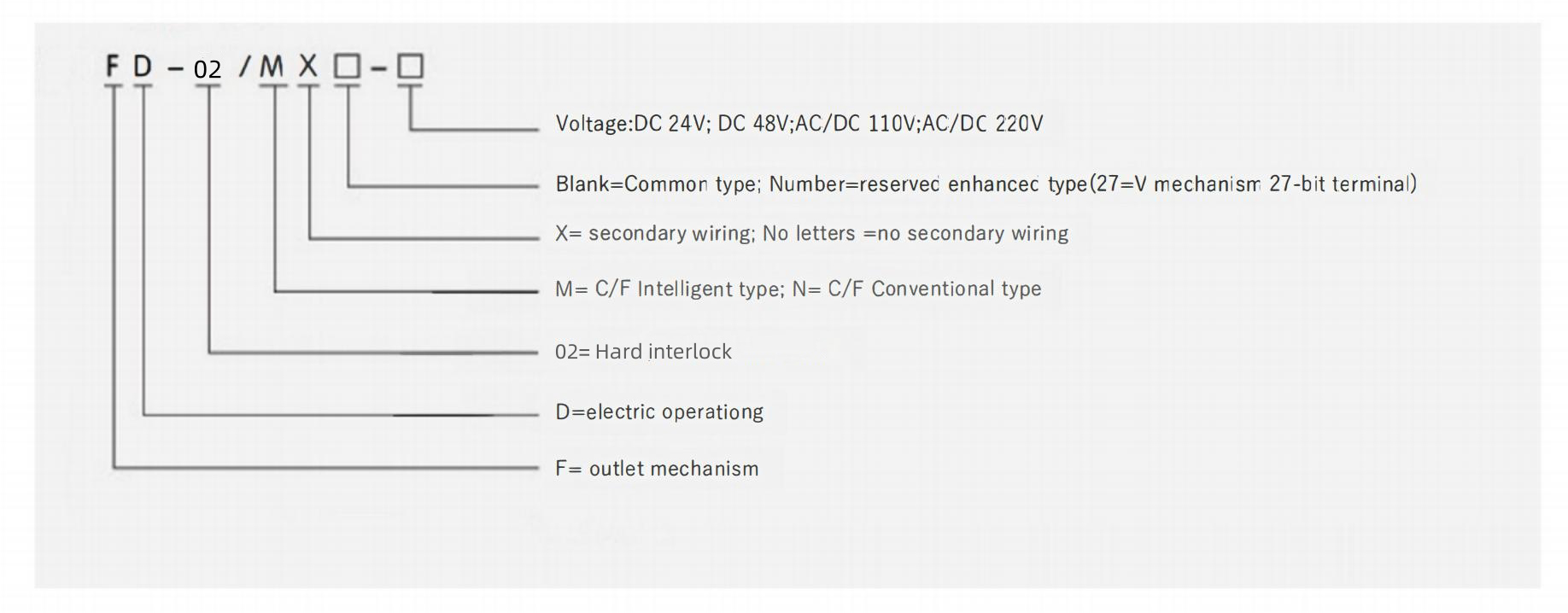

Структура и значение модели
Инструкции по эксплуатации
Операция закрывания: (1) Закрывание вручную: Сначала установите и закрепите механизм на корпусе. Затем вставьте специальную ручку механизма в приводной вал, расположенный в верхней части механизма, а затем поверните ручку по часовой стрелке примерно на 90°. В это время механизм выполняет двойное сжатие пружины, чтобы завершить накопление энергии, а затем нажимает кнопку закрытия. Замыкающая зарядная пружина высвобождает энергию. Основная цепь выключателя нагрузки завершает замыкание под действием механизма высвобождения энергии. (2) Электрическое замыкание: механизм включается и подается сигнал замыкания. В это время контроллер механизма автоматически определяет замыкание и размыкание выключателя нагрузки и состояние контура блокировки. Когда состояние каждой цепи достигает состояния замыкания, контроллер запускает замыкающий электромагнит, чтобы высвободить энергию для мгновенного замыкания основной цепи выключателя нагрузки.
Операция размыкания: (1) Ручное размыкание: нажмите кнопку размыкания, чтобы высвободить энергию. Под действием энергии размыкания выключатель нагрузки приводится в действие для завершения размыкания основной цепи. (2) В режиме электрического переключения при подаче сигнала переключения контроллер автоматически определяет положение переключения выключателя нагрузки и состояние цепи блокировки. Если состояние каждой цепи достигает состояния размыкания, контроллер автоматически запускает размыкающий электромагнит для высвобождения энергии для осуществления размыкания основной цепи выключателя нагрузки. Операция открывания механизма: (1) ручное открывание: при нажатии кнопки открывания высвободите энергию, нажмите на выключатель нагрузки, чтобы завершить размыкание основной цепи при включенной мощности высвобождения энергии. (2) При подаче электрического сигнала переключения контроллер автоматически распознает выключатель нагрузки и состояние цепи блокировки, если состояние цепи достигает состояния размыкания, контроллер автоматически запускает высвобождение энергии электромагнита размыкания для реализации основной цепи выключателя нагрузки. В разомкнутом состоянии механизм может выполнять операции замыкания основного контура или замыкания на землю
Замыкание и размыкание заземления: (1) Замыкание заземления: вставьте специальную ручку механизма в вал управления заземлением в нижней части механизма, а затем поверните по часовой стрелке примерно на 90°. Когда сжатие пружины заземления превышает среднюю точку, мгновенный выброс энергии приводит в действие выключатель заземления, завершая замыкание на землю. В это время механизм заблокирован, и основная цепь не может быть замкнута.(2) Размыкание заземления: специальная рукоятка механизма вставляется в вал управления заземлением в нижней части механизма, а затем поворачивается примерно на 90° против часовой стрелки. Когда сжатие пружины заземляющего устройства превышает среднюю точку, энергия немедленно высвобождается для нажатия на выключатель заземления, чтобы завершить открытие заземления. В это время блокировка механизма разомкнута, и выключатель нагрузки можно открывать и закрывать.

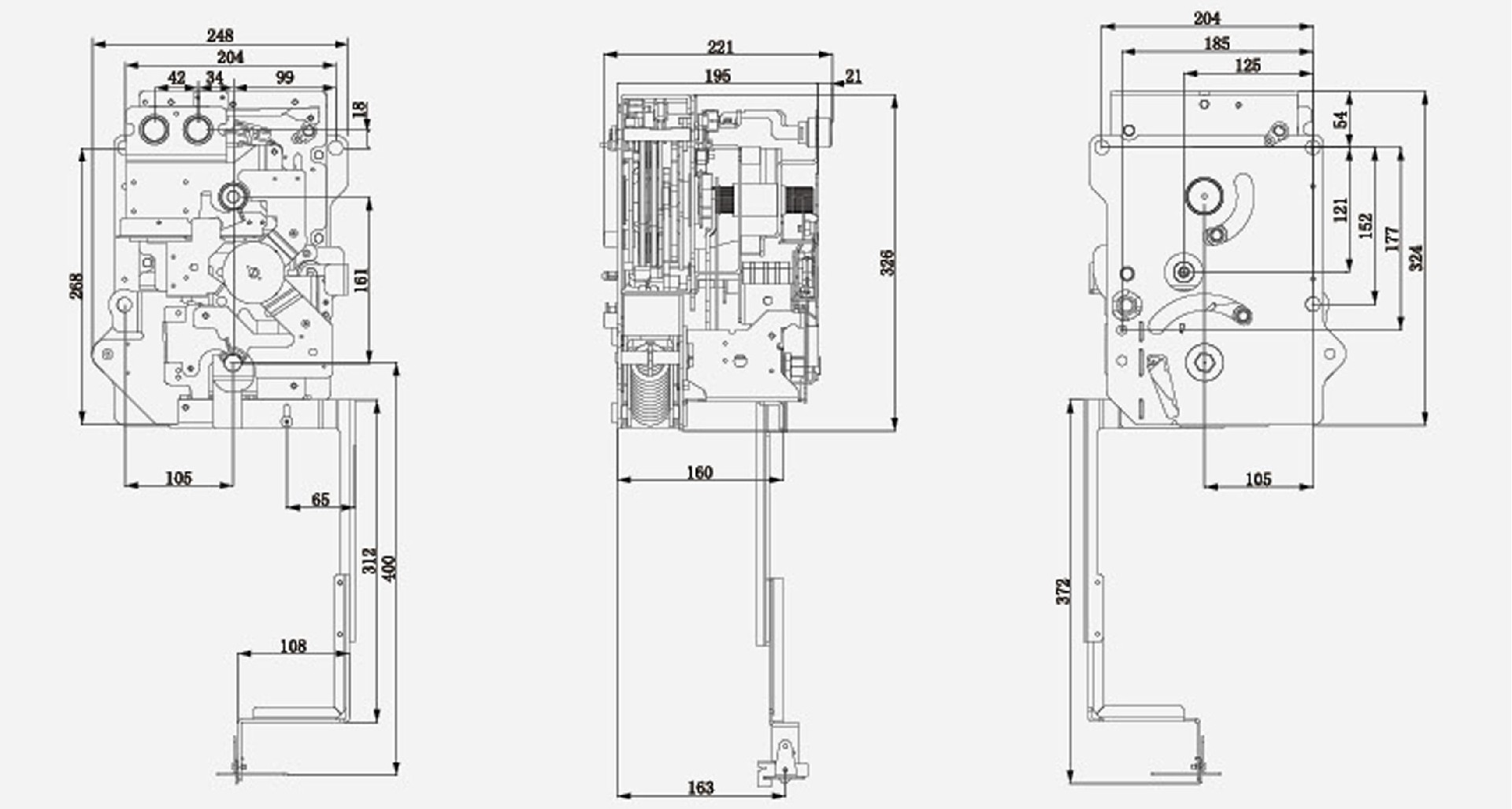

Форма и размер пружинного приводного механизма
