KJFD- 03NX Обычный электрический
Компактная структура
Отличная работа и материал
Гибкая работа
Постоянно прогрессируйте
Надежная блокировка
Описание
маркер
Введение продукта разделительный тормоз
KJFD-03 /MX обеспечивает интеллектуальное электрическое управление. В нем используется микросхема MCU, которая позволяет интеллектуально определять состояние включения / выключения выключателя нагрузки. Он может выполнять электрическое управление механизмом в соответствии с инструкциями заказчика и может выполнять функции локального закрывания и открывания, а также функции дистанционного закрывания и открывания. Он имеет функцию защиты двигателя от перегрузки по току или замыкания в сети для обеспечения защиты ключевых компонентов механизма. Контроллер имеет функцию быстрого подачи сигнала о неисправности оборудования, что обеспечивает большое удобство при ежедневном техническом обслуживании.
KJFD-03/NX работает от обычного электропривода. В него встроены клеммы линейной пластины. Электрическое управление механизмом осуществляется за счет преобразования контактов реле в контроллере. В нем нет функции защиты двигателя и предупреждения о неисправностях. Это экономичная схема работы электрооборудования.
Эта серия продуктов является полностью квалифицированной продукцией. Он соответствует соответствующим требованиям стандарта GB 3804-2004 "Высоковольтный выключатель нагрузки переменного тока напряжением 3,6 КВ-405 КВ", стандарта GB3906-2006 "Металлические закрытые распределительные устройства и оборудование управления переменным током напряжением 3,6 КВ-40,5 КВ", "Электрические приборы с комбинацией выключателя нагрузки переменного тока высокого напряжения и предохранителя".

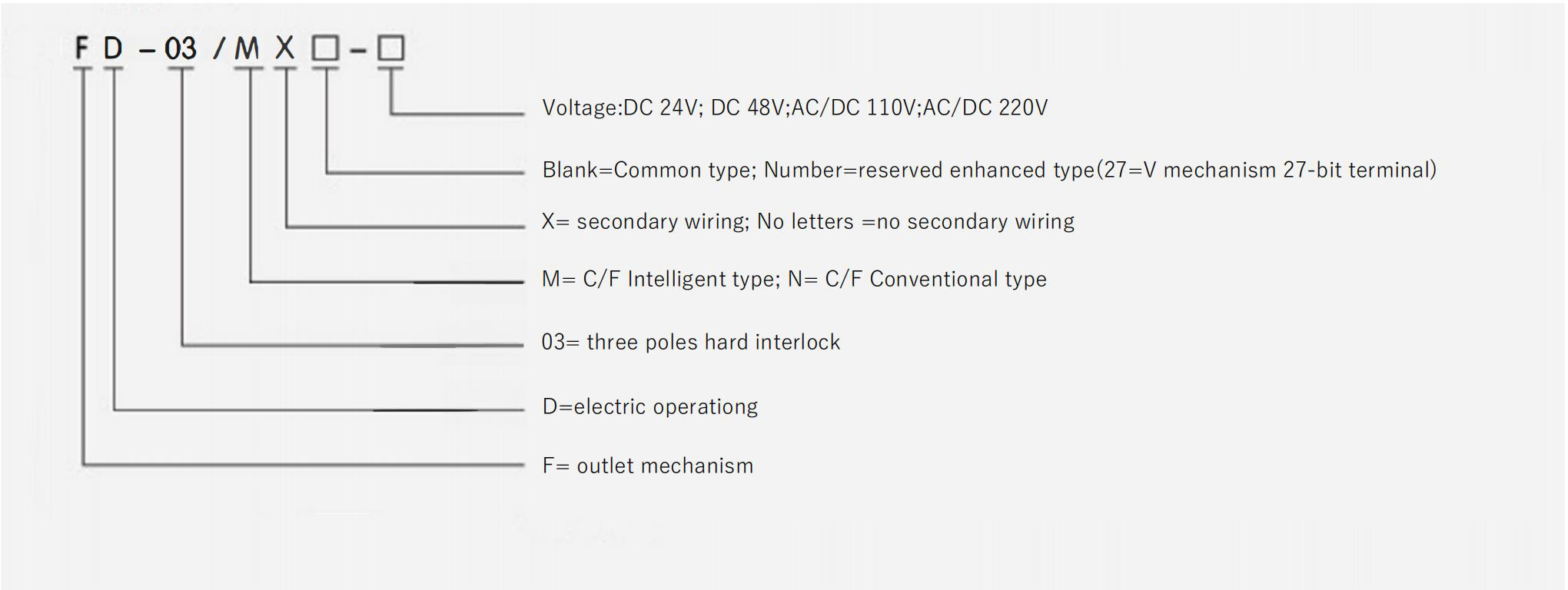

Структура и значение модели
Инструкции по эксплуатации
Операция закрытия (1) Закрывание вручную: Сначала установите и закрепите механизм на корпусе. Затем вставьте специальную ручку механизма в приводной вал, расположенный в верхней части механизма, а затем поверните ручку по часовой стрелке примерно на 90°. В это время механизм выполняет двойное сжатие пружины, чтобы завершить накопление энергии, а затем нажимает кнопку закрытия. Замыкающая зарядная пружина высвобождает энергию. Основная цепь выключателя нагрузки завершает замыкание под действием механизма высвобождения энергии. (2) Электрическое закрывание: механизм подает сигнал на закрывание электрического колодца. Контроллер механизма автоматически определит положение включения выключателя нагрузки и состояние каждого контура блокировки. Когда состояние каждой цепи достигает состояния замыкания, контроллер начинает выделять энергию из электромагнита замыкания, чтобы осуществить мгновенное замыкание основной цепи выключателя нагрузки
Операция размыкания: (1) Ручное размыкание: нажмите кнопку размыкания, чтобы высвободить энергию. Под действием энергии размыкания выключатель нагрузки приводится в действие для завершения размыкания основной цепи. (2) В режиме электрического переключения при подаче сигнала переключения контроллер автоматически определяет положение переключения выключателя нагрузки и состояние цепи блокировки. Если состояние каждой цепи достигает состояния размыкания, контроллер автоматически запускает размыкающий электромагнит для высвобождения энергии для осуществления размыкания основной цепи выключателя нагрузки. Операция открывания механизма: (1) ручное открывание: при нажатии кнопки открывания высвободите энергию, нажмите на выключатель нагрузки, чтобы завершить размыкание основной цепи при включенной мощности высвобождения энергии. (2) При подаче электрического сигнала переключения контроллер автоматически распознает выключатель нагрузки и состояние цепи блокировки, если состояние цепи достигает состояния размыкания, контроллер автоматически запускает высвобождение энергии электромагнита размыкания для реализации основной цепи выключателя нагрузки. В разомкнутом состоянии механизм может выполнять операции замыкания основного контура или замыкания на землю
Замыкание и размыкание заземления: (1) Замыкание заземления: вставьте специальную ручку механизма в вал управления заземлением в нижней части механизма, а затем поверните по часовой стрелке примерно на 90°. Когда сжатие пружины заземления превышает среднюю точку, мгновенный выброс энергии приводит в действие выключатель заземления, завершая замыкание на землю. В это время механизм заблокирован, и основная цепь не может быть замкнута.(2) Размыкание заземления: специальная рукоятка механизма вставляется в вал управления заземлением в нижней части механизма, а затем поворачивается примерно на 90 градусов против часовой стрелки. Когда сжатие пружины заземляющего устройства превышает среднюю точку, энергия немедленно высвобождается для нажатия на выключатель заземления, чтобы завершить открытие заземления. В это время блокировка механизма разомкнута, и выключатель нагрузки можно открывать и закрывать.

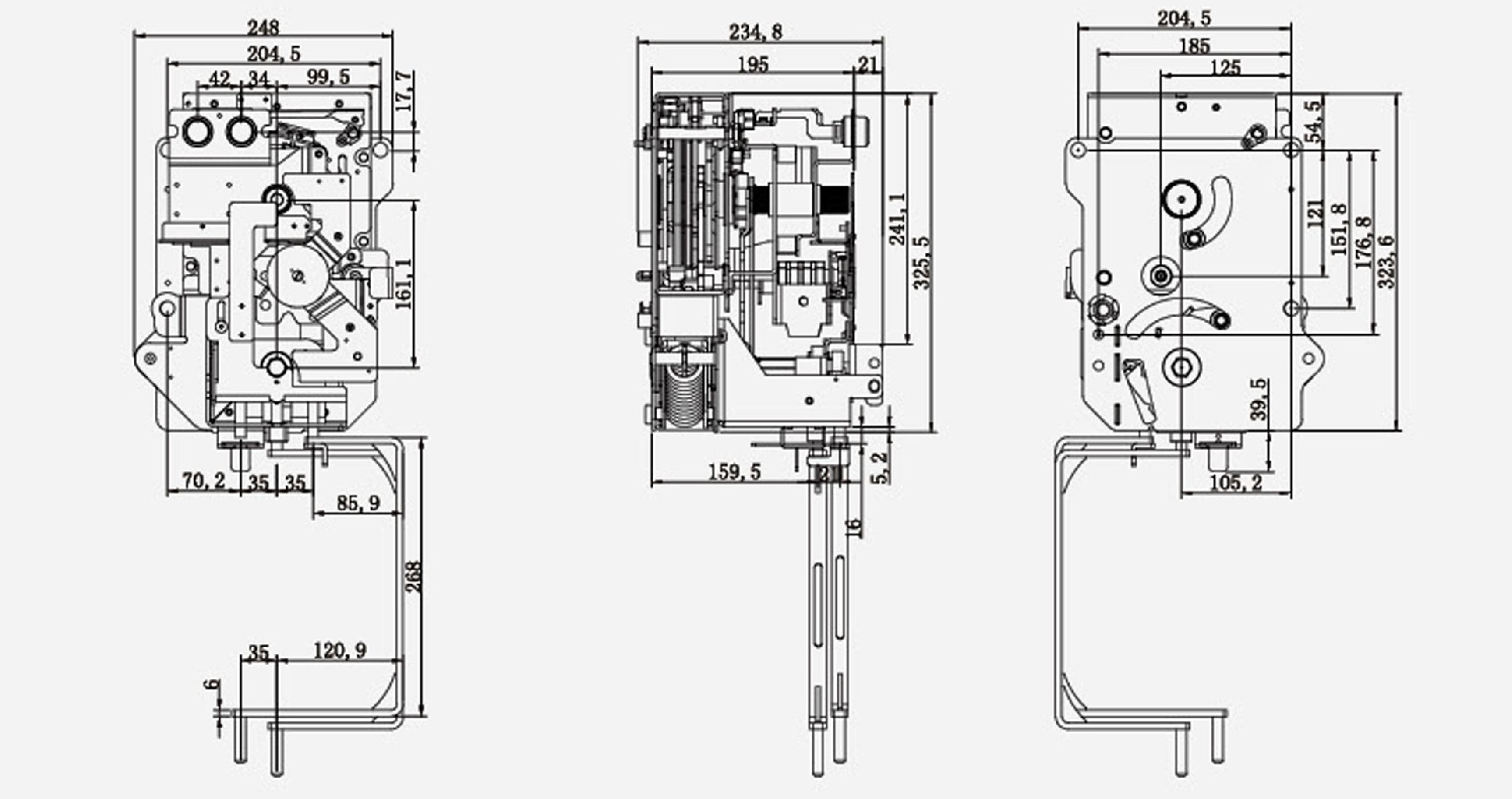

Форма и размер пружинного приводного механизма
