Описание
маркер
Введение продукта разделительный тормоз
Устройства серии KJG-01 представляют собой новое поколение механизмов жесткой блокировки, разработанных в соответствии с пятью требованиями, предъявляемыми к оборудованию для работы с электроприводом. Этот механизм отличается от обычного механизма открывания и закрывания нижней дверцы шкафа, а также использованием кабельной блокировки и других мягких конструкций. В данном изделии используется режим жесткой фиксации механического запорного стержня для принудительной блокировки нижней дверцы шкафа. Нижний запорный стержень непосредственно соединен с приводным валом заземления. Для извлечения запорного стержня из отверстия нижнего замка двери необходимо заземлить основную цепь. Эффективно обеспечивает безопасность и надежность работы нижней двери. (Если заказчик выбирает эту схему жесткой блокировки с одним замком, нижняя дверь должна быть выполнена в виде поднимающейся вверх двери с крюком или другой конструкции с самозакрывающимся замком. Когда выключатель заземления находится в положении "включено", стержень жесткой блокировки вынимается из отверстия замка нижней двери, а нижняя дверь остается закрытой. В это время необходимо поднять дверь вверх, чтобы можно было снять фиксатор и открыть нижнюю дверь. Примечание: Это общая схема, клиенты могут разрабатывать другие схемы в соответствии со своими собственными требованиями).

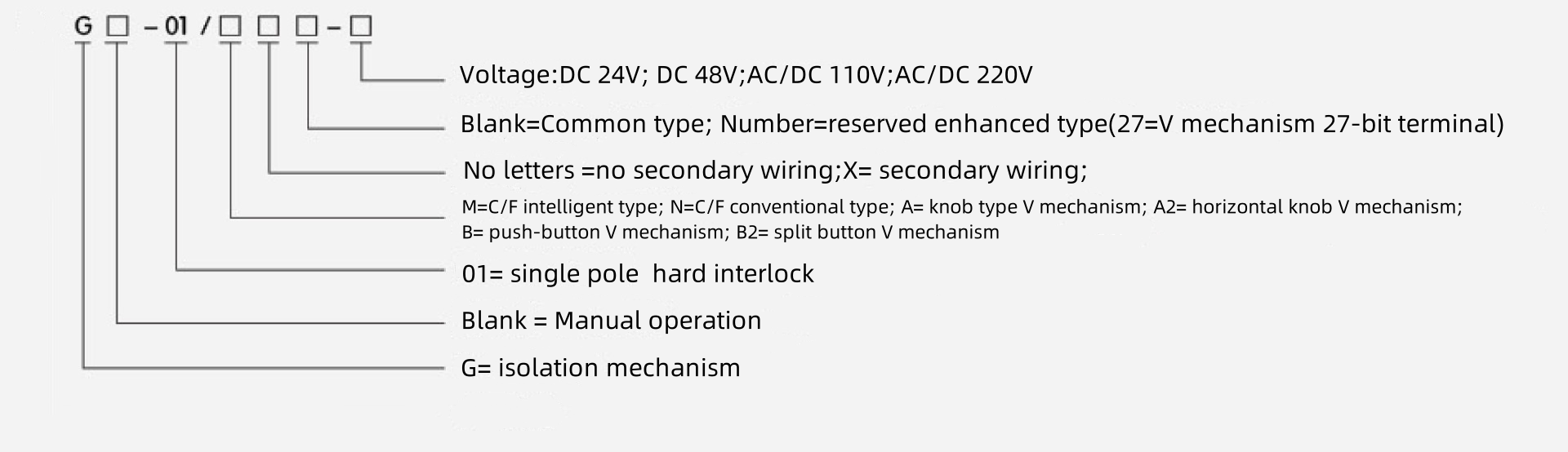

Структура и значение модели
Инструкции по эксплуатации
Первый механизм устанавливается и закрепляется на шкафу. Затем вставьте специальную ручку механизма в рабочий вал, расположенный в верхней части механизма, и поверните ручку по часовой стрелке примерно на 90°. В это время, когда спиральная пружина механизма накопит усилие вперед до точки высвобождения энергии, она автоматически высвободит энергию, которая нажмет на изолирующий выключатель для завершения действия закрытия. Когда состояние закрытия заблокировано из-за блокировки от ошибок, заземляющее закрытие не сможет работать.
Наденьте специальную ручку механизма на рабочий вал, расположенный в верхней части механизма, а затем поверните ручку против часовой стрелки примерно на 90°. Когда спиральная пружина механизма накопит усилие до точки разблокировки, она автоматически высвободит энергию, что приведет к нажатию на запорный переключатель для завершения действия по открыванию.
Закрытие и открытие заземления: (1) Закрытие заземления: вставьте специальную ручку механизма в вал заземления в нижней части механизма, а затем поверните по часовой стрелке примерно на 90°. Когда сжатие пружины для хранения грунта превысит среднюю точку, мгновенное высвобождение энергии толкнет переключатель грунта, чтобы завершить закрытие грунта. В это время механизм блокируется, и главная цепь не может быть закрыта.(2) Открытие заземления: специальная ручка механизма устанавливается в вал заземления в нижней части механизма, а затем поворачивается на 90° против часовой стрелки. Когда сжатие пружины накопителя грунта превысит среднюю точку, энергия немедленно высвобождается, чтобы нажать на выключатель грунта для завершения открытия грунта. В это время блокировка механизма открыта, и выключатель нагрузки можно открывать и закрывать.

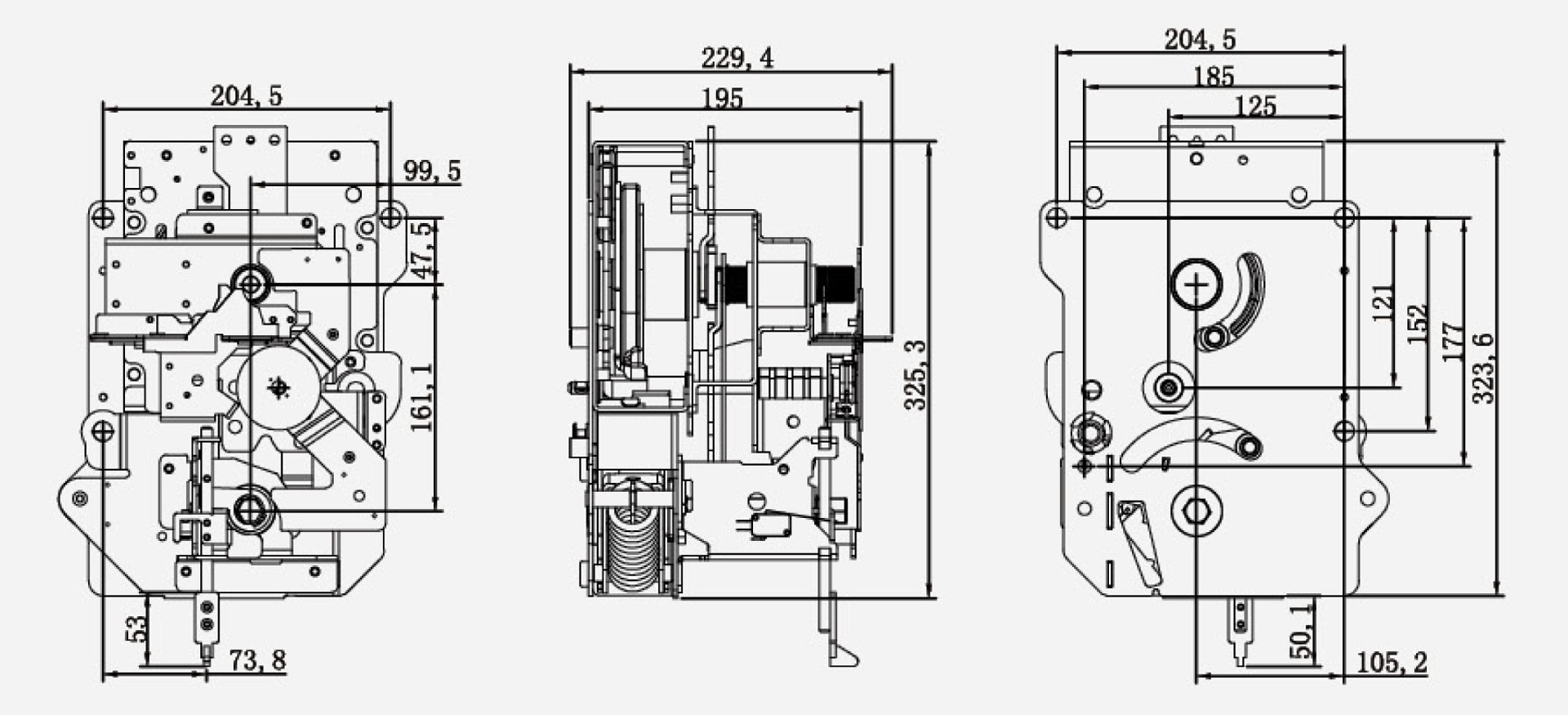

Форма и размер пружинного приводного механизма
