KJG-03 G Изолирующий механизм (двухполюсная жесткая блокировка)
Компактная структура
Отличная работа и материал
Гибкая работа
Постоянно прогрессируйте
Надежная блокировка

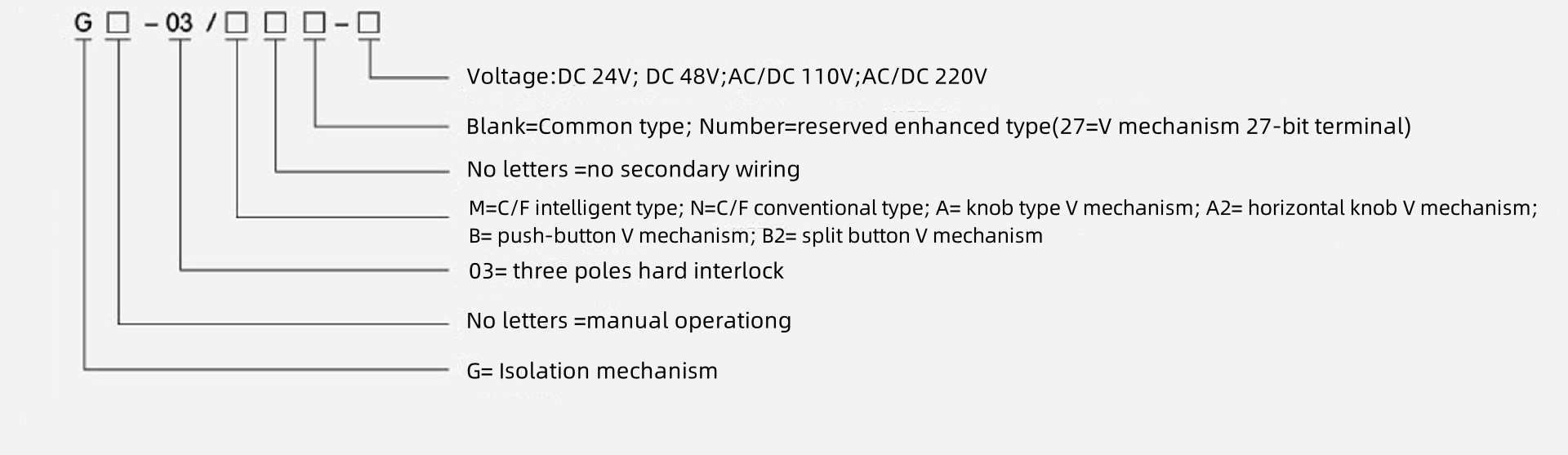

Структура и значение модели
M=C/F интеллектуального типа;
N = C/F обычного типа;
A= V-образный механизм с ручкой;
A2= V-образный механизм с горизонтальной ручкой;
B= V-образный механизм с кнопкой;
B2= V-образный механизм с разделенной кнопкой
Описание
маркер
Введение продукта разделительный тормоз
.Устройства серии KJG-03 представляют собой новое поколение механизмов жесткой блокировки, разработанных для удовлетворения пяти требований, предъявляемых к оборудованию для работы с электроприводом. В отличие от обычного механизма открывания и закрывания нижней дверцы шкафа, используется кабельная блокировка и другие мягкие конструкции. Для принудительной блокировки нижней дверцы шкафа в данном изделии используется механический режим жесткого сцепления с тремя запорными стержнями. "Центральный запорный стержень" нижней дверцы напрямую соединен с вращающимся валом для наземного управления; "Боковой рычаг" нижней дверцы напрямую соединен с накладкой на дверной замок. Дверной замок должен быть открыт при надежном заземлении основной цепи, а панель навесного замка должна быть поднята вверх, чтобы одновременно отодвинуть три нижних стержня дверного замка. Нижнюю дверь можно открыть, только если все три стержня замка будут вынуты из отверстия замка одновременно. Эффективно обеспечивает безопасность и надежность работы нижней двери.
Структура и значение модели
Инструкции по эксплуатации
Операция закрывания: Механизм устанавливается и фиксируется в корпусе. Затем специальная рукоятка механизма вставляется в приводной вал, расположенный в верхней части механизма. Затем поверните рукоятку по часовой стрелке примерно на 90°. Спиральная пружина механизма автоматически высвобождает энергию, когда она накапливает усилие, направленное к точке расцепления. Сила расцепления приводит в действие изолирующий выключатель для завершения замыкания. Когда состояние замыкания заблокировано из-за защиты от ошибок, замыкание на землю не сможет сработать.
Операция открывания: Специальная рукоятка механизма вставлена в приводной вал, расположенный в верхней части механизма. Затем поверните рукоятку против часовой стрелки примерно на 90 градусов. Спиральная пружина механизма автоматически высвобождает энергию, когда она накапливает усилие в обратном направлении до точки расцепления. Сила размыкания приводит в действие изолирующий выключатель для завершения размыкания.
Замыкание и размыкание заземления: (1) Замыкание заземления: вставьте специальную ручку механизма в вал управления заземлением в нижней части механизма, а затем поверните по часовой стрелке примерно на 90°. Когда сжатие пружины заземления превышает среднюю точку, мгновенный выброс энергии приводит в действие выключатель заземления, завершая замыкание на землю. В это время механизм заблокирован, и основная цепь не может быть замкнута.(2) Размыкание заземления: специальная рукоятка механизма вставляется в вал управления заземлением в нижней части механизма, а затем поворачивается примерно на 90 градусов против часовой стрелки. Когда сжатие пружины заземляющего накопителя превышает среднюю точку, энергия немедленно высвобождается, чтобы нажать на выключатель заземления и завершить размыкание заземления. В это время блокировка механизма разомкнута, и выключатель нагрузки можно открывать и закрывать.

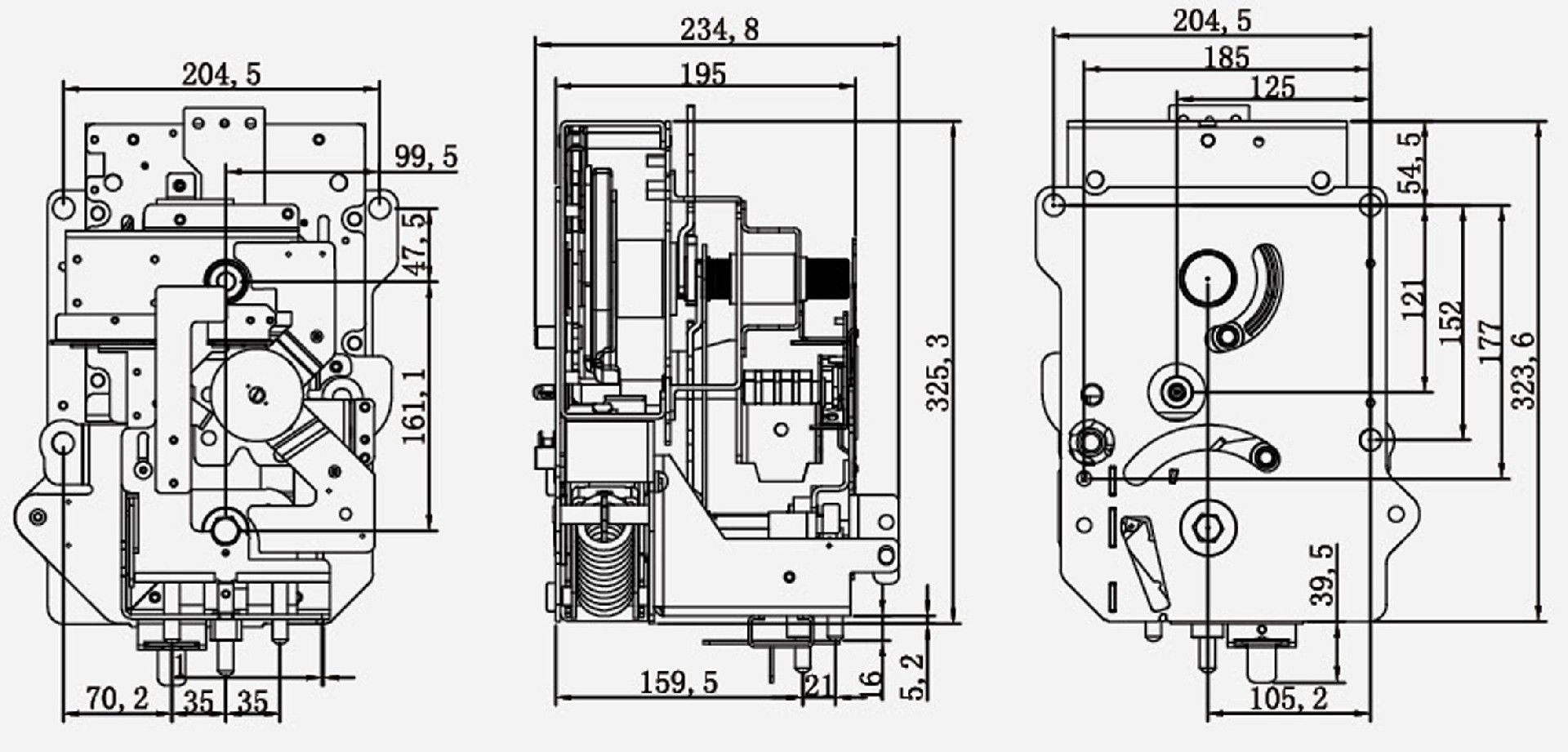

Форма и размер пружинного приводного механизма
