KJG-06 Рабочий механизм Янгли
Компактная структура
Отличная работа и материал
Гибкая работа
Постоянно прогрессируйте
Надежная блокировка
Описание
маркер
Введение продукта разделительный тормоз
Механизм управления изоляцией серии KJG-06 подходит для выключателя изоляции и заземления в надувном кольцевом шкафу высокого напряжения. В механизмах этой серии используется накопитель энергии в виде плоской спиральной пружины для управления замыканием и разъединением изоляционного выключателя. Он использует накопитель энергии пружины сжатия для управления замыканием и разъединением заземляющего устройства. Рабочее положение имеет три режима работы: замыкание, размыкание и заземление. Изделия этой серии имеют пять функций защиты от блокировки.
Эта серия изделий прошла полную проверку. Он соответствует требованиям GB 3804-2017 "Высоковольтный выключатель нагрузки переменного тока напряжением 3,6 кВ-40,5 кВ", GB 3906-2020 (Металлические закрытые распределительные устройства и оборудование управления переменным током напряжением 3,6 кВ-40,5 кВ", "Высоковольтный выключатель нагрузки переменного тока. Электрическое оборудование с комбинированными предохранителями", GB/T 11022-2020 "Общие технические требования стандартов на высоковольтное оборудование переменного тока и управляющее оборудование", соответствующие требования.

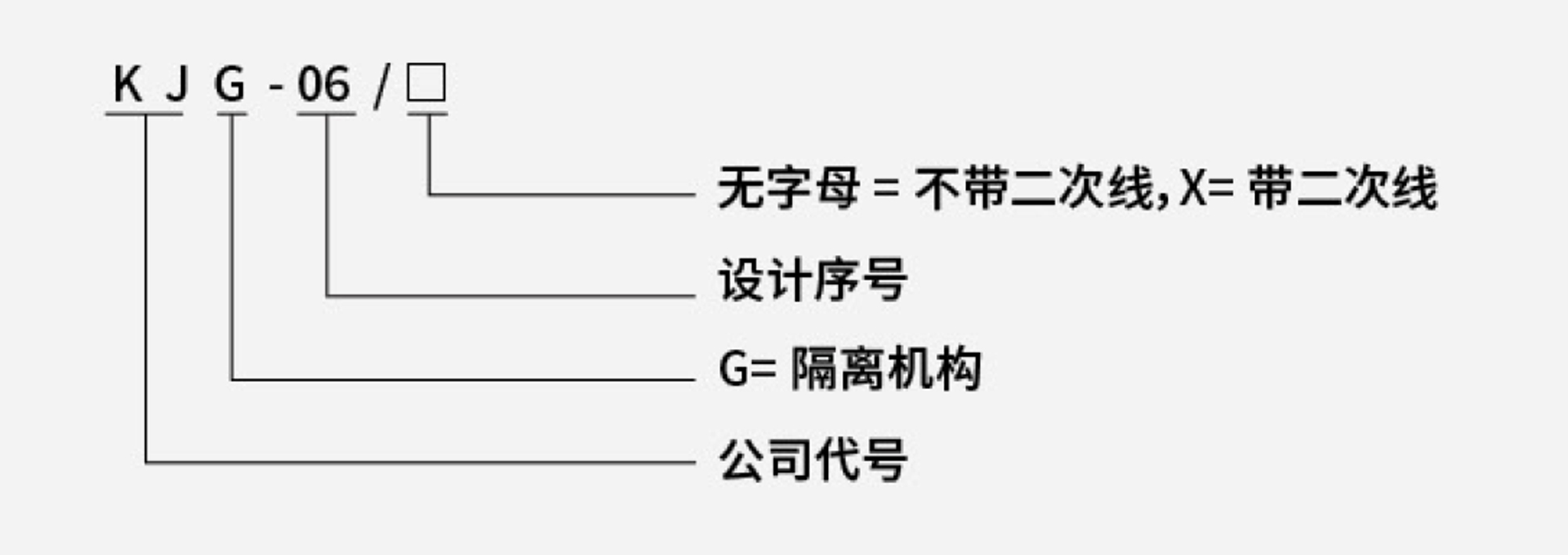

Структура и значение модели
Инструкции по эксплуатации
Операция замыкания: После проверки и подтверждения того, что изделие находится в нормальном состоянии и не деформировано, механизм и изолирующий выключатель устанавливаются и закрепляются на блоке давления воздуха в корпусе автоматического выключателя V с помощью трехпозиционной динамической координации. Вставьте специальную шестигранную рукоятку в шестигранный вращающийся стержень в верхней части механизма, а затем поверните по часовой стрелке примерно на 90 градусов, чтобы немедленно замкнуть изолирующий выключатель. Это замыкающее действие может выполняться только в состоянии заточки. Когда изоляция находится в закрытом состоянии, рабочее отверстие заземления будет закрыто индикатором отключения. В этом случае пользователь не должен выполнять принудительное заземление в нарушение указаний, в противном случае это приведет к нарушению пяти требований по профилактике.
Операция открывания: При открывании тормоза вставьте специальную шестигранную рукоятку в шестигранный вращающийся стержень в верхней части механизма. Затем поверните ее примерно на 90 градусов против часовой стрелки, чтобы немедленно открыть изолирующий выключатель. Это размыкающее действие может быть выполнено только тогда, когда механизм изоляции находится в замкнутом состоянии, а автоматический выключатель - в разомкнутом. Когда механизм изоляции находится в разомкнутом состоянии, можно выполнить операцию размыкающего выключателя или замыкания на землю.
Замыкание и размыкание заземления: При частичном включении главного выключателя вставьте специальную ручку в шестигранный вращающийся стержень в нижней части, поверните по часовой стрелке примерно на 90 градусов, чтобы замкнуть контур заземления; поверните против часовой стрелки примерно на 90 градусов, чтобы отсоединить контур заземления. Эта операция заземления может быть выполнена только вручную. Когда заземление находится в замкнутом состоянии, рабочее отверстие изолирующего выключателя будет закрыто индикатором переключения. В это время пользователь не должен принудительно включать выключатель нагрузки в нарушение указаний, в противном случае это приведет к нарушению пяти требований к профилактическим операциям.

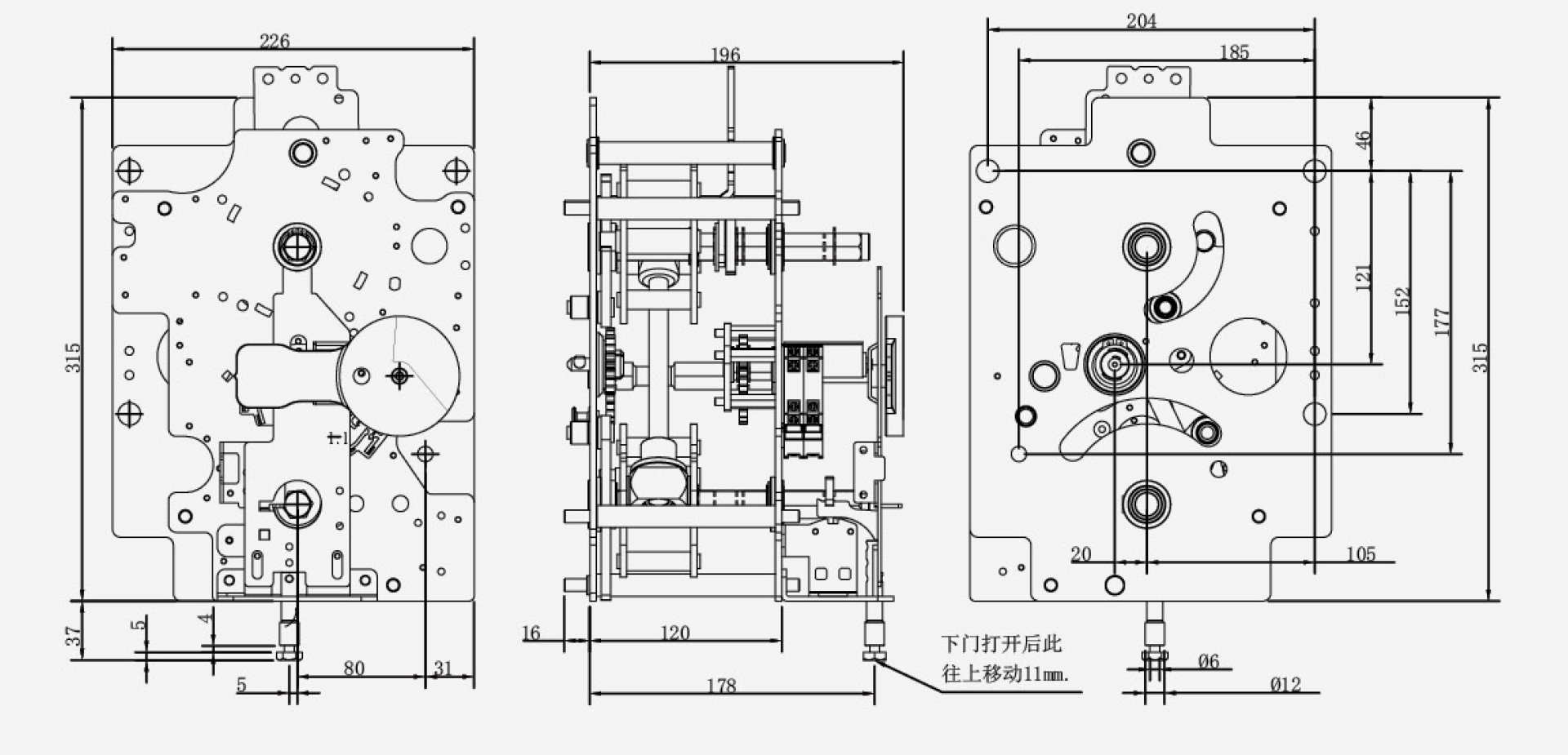

Форма и размер пружинного приводного механизма
