Компактная структура
Отличная работа и материал
Гибкая работа
Постоянно прогрессируйте
Надежная блокировка
Описание
маркер
Введение продукта
Механизм автоматического выключателя серии KJVD-12 является дополнительным оборудованием, которое предназначено для замыкания и размыкания автоматического выключателя в кольцевых высоковольтных магистралях. Механизм автоматического выключателя серии использует растягивающуюся пружину для управления замыканием автоматического выключателя через центральную точку. При открывании используется механизм накопления энергии пружины сжатия. Изделие имеет функцию повторного закрывания. Оно обеспечивает надежную блокировку при использовании в сочетании с изолирующим механизмом и механический срок службы более 10 000 раз.
Данное изделие соответствует стандарту GB-1984-2003 "Общие технические требования к высоковольтным распределительным устройствам и оборудованию управления".

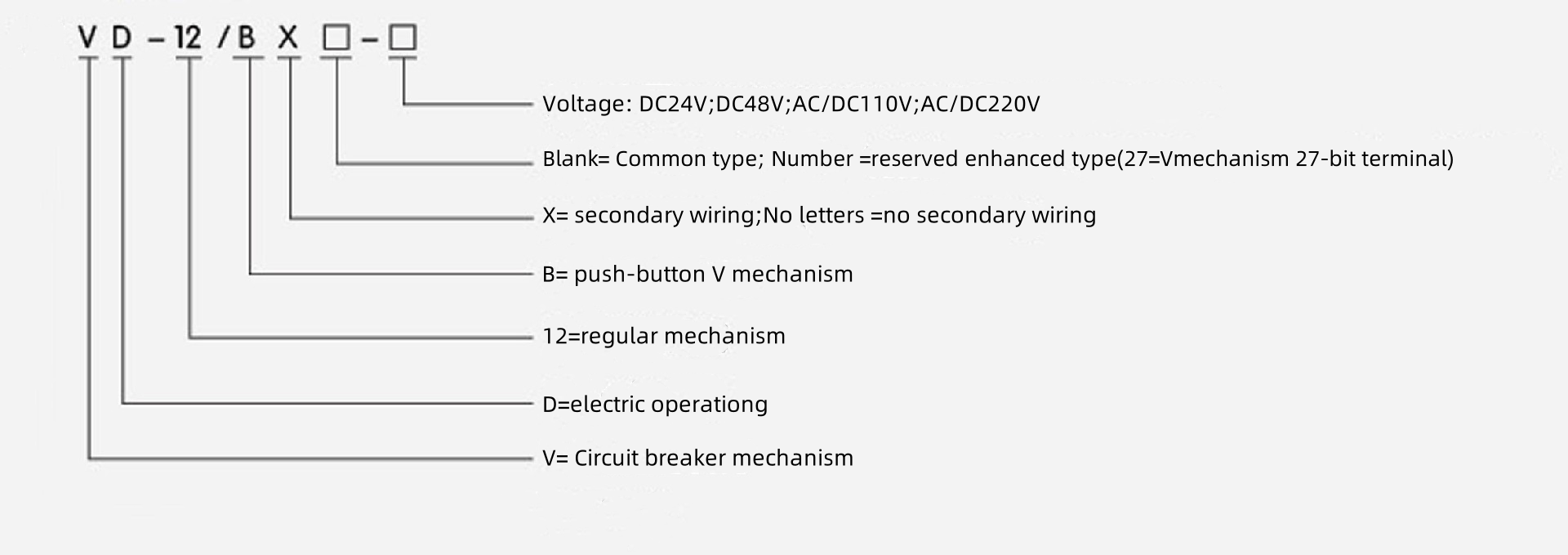

Структура и значение модели
Инструкции по эксплуатации
Управление накопителем энергии: Механизм установлен и закреплен на корпусе. Вставьте специальную рукоятку механизма в приводной вал, расположенный в правом нижнем углу механизма, а затем поверните рукоятку по часовой стрелке до звукового сигнала "щелчок", означающего, что накопитель энергии установлен на место (в это время вал, указывающий на наличие накопителя энергии, автоматически переведет накопитель энергии в полностью закрытое положение). государство). При работе на электричестве накопитель энергии автоматически включается после включения питания механизма. После установки накопителя энергии цепь двигателя отключается, накопитель энергии поддерживается в рабочем состоянии, а отвод энергии прекращается (когда накопитель энергии работает электрически, необходимо убедиться в точности подключения вторичной линии).
Операция замыкания: Во время ручного управления вы можете повернуть зеленую кнопку против часовой стрелки, это мгновенно отключит накопитель энергии замыкания, механизм, который нажимает на автоматический выключатель для завершения замыкания основной цепи. Во время работы электропривода на катушку замыкающего электромагнита подается питание, замыкающий электромагнит мгновенно освобождает накопитель энергии, и механизм доводит автоматический выключатель до полного замыкания основной цепи. В то же время размыкающая пружина накапливает энергию. (В это время можно продолжать накапливать энергию. Однако он не может быть снова закрыт из-за функции блокировки от ошибок).
Операция размыкания: При ручном управлении вы можете повернуть красную кнопку против часовой стрелки, это мгновенно отключит накопитель энергии размыкания, механизм, который нажимает на автоматический выключатель для завершения размыкания основной цепи. Во время работы от сети на катушку размыкающего электромагнита подается питание, размыкающий электромагнит мгновенно высвобождает накопитель энергии, и механизм доводит автоматический выключатель до полного замыкания, размыкая основную цепь

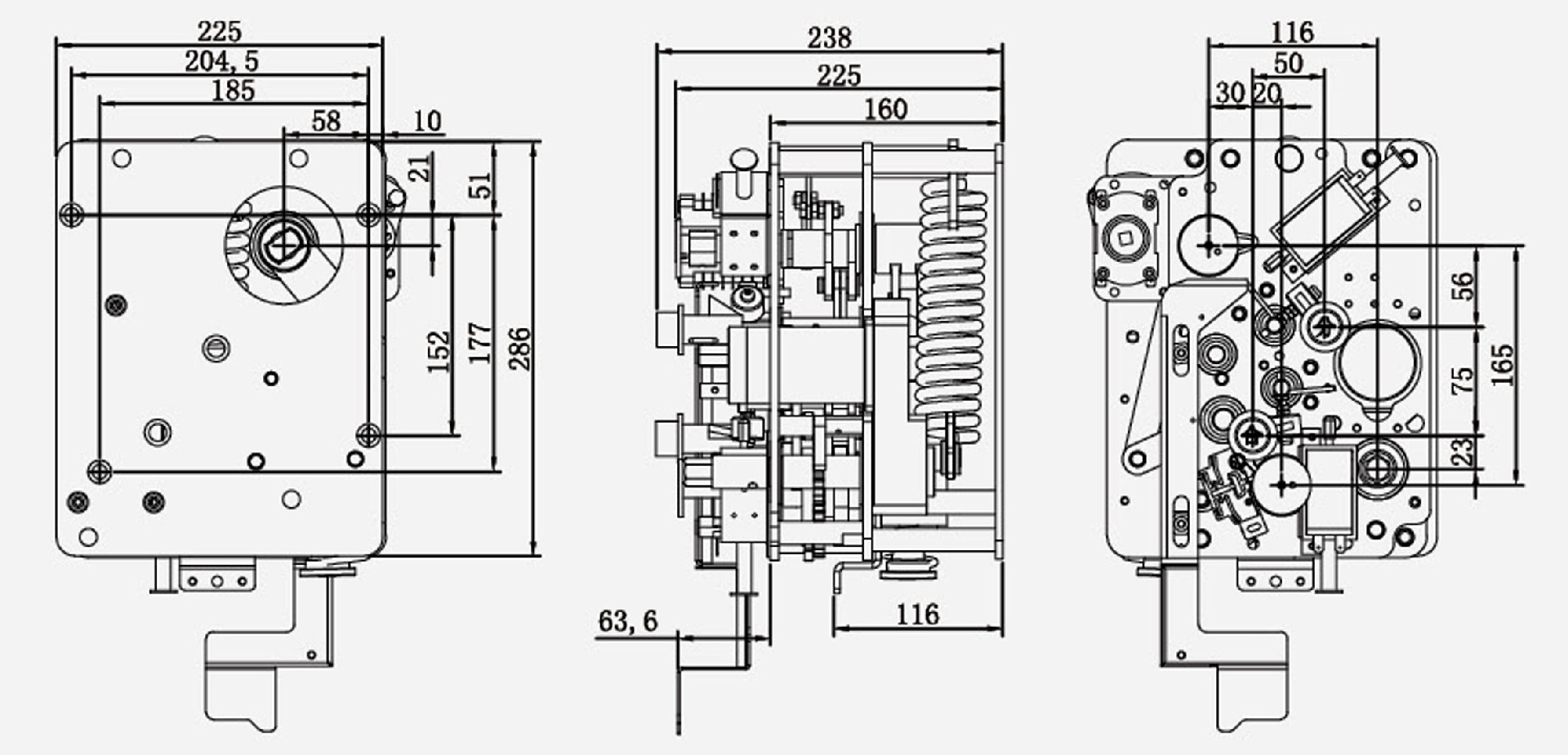

Форма и размер пружинного приводного механизма
